CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 1 ZONA USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
RICEVITORE SLAVE RF Z-WAVE - PWM - DIMMER - USCITE CORRENTE COSTANTE - 4 X 700MA
Add to Cart
85.90€
CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 3 ZONE USCITE RF WIRELESS Z-WAVE
Add to Cart
75.90€
RICEVITORE SLAVE RF Z-WAVE - PWM - DIMMER CCT - USCITE CORRENTE COSTANTE - 4 X 700MA
Add to Cart
85.90€
RICEVITORE RGBW ZIGBEE - FUNZIONAMENTO A 12-24-36VDC - USCITE TENSIONE COSTANTE PWM 12-24-36VDC - POTENZA 4 X 5A
Add to Cart
65.90€
Elegant RGBW controller wall panel 4 zone for europe size 502
CONTROLLER TOUCH PANEL A MURO 502 RGBW 4 ZONE USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
Elegant RGBW controller wall panel 4 zone for Italian size 503
CONTROLLER TOUCH PANEL A MURO 503 RGBW 4 ZONE USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
RICEVITORE SLAVE RF Z-WAVE - PWM - RGBW - USCITE CORRENTE COSTANTE - 4 X 700MA
Add to Cart
85.90€
CONTROLLER TOUCH PANEL A MURO 502 DIMMER CCT 1 ZONA USCITE RF WIRELESS Z-WAVE
Add to Cart
75.90€
RICEVITORE SLAVE RF Z-WAVE - PWM - RGBW - USCITE CORRENTE COSTANTE - 4 X 350MA
Add to Cart
69.90€
CONTROLLER TOUCH PANEL A MURO 503 RGBW 1 ZONA USCITE RF WIRELESS Z-WAVE
Add to Cart
75.90€
Elegant RGBW controller wall panel 1 zone for Europe size 502
CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
CONTROLLER TOUCH PANEL A MURO 502 RGBW 4 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 3 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.00€
CONTROLLER TOUCH PANEL A MURO 502 DIMMER 4 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
CONTROLLER TOUCH PANEL A MURO 503 RGBW 3 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
CONTROLLER TOUCH PANEL A MURO 502 DIMMER CCT 4 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 3 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
Elegant RGBW controller wall panel 1 zone for Europe size 502
CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
W.ELEGANCE DIMM CCT Z1 (ZIGBEE) US (W.ELEGANCE DIMM CCT Z1 (ZIGBEE) US)
DESCRIZIONE:
Il touch panel W.Elegance DIMM CCT Z1 (ZigBee) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile con i sistemi Philips Hue), massimizza le prestazioni del sistema dimmerabile CCT (2CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 6 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer e della temperatura del bianco. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, controllo della luminosità selezionabile direttamente da 4 pulsanti al 100%, 75%, 50%, 25% ed elevata precisione nella dimmerazione generale in 256 livelli di regolazione dal 0,5 al 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili CCT. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance DIMM CCT Z1 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-DIMM-CCT-ZIGBEE.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM CCT Z1 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema dimmerabile CCT da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM CCT Z1 (ZIGBEE)
Tipologia: touch panel RF professionale dimmer CCT a 1 zona + 6 scene
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, dimmer CCT 2CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 6 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-DIMM-CCT-ZIGBEE ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2,4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota touch (512 livelli)
Regolazione veloce luminosità: si, da pulsanti diretti 4 livelli (25% - 50% - 75% - 100%)
Regolazione fine luminosità: si, da pulsanti diretti con regolazione di 256 livelli
Dimmer: si, generale e impostabile in ogni canale dal 0,5 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Funzione bianco dinamico (totale 512 livelli).
  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore dimmer CCT.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 503.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-DIMM-CCT-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti dimmerabili CCT della stessa zona. Azionamento in sincro.

DIMENSIONI:

 photo dimensioni touch panel dimmer controller US_zpsmmtbdiak.jpg

FUNZIONI:
 photo funzioni touch panel dimmer cct RF z-wave 1 zona controller US it_zpssnrzbvil.jpg

MONTAGGIO:

 photo touch panel muro  wall RGBW 503 controller installation_zpsc6intdz3.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE US diagram_zpsbaeuffcv.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare un gruppo (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel dimmer ZigBee nel medesimo punto luce (funzionamento sincro wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:
Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM CCT SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE):
 photo controller wall touch panel tctil zigbee US_zpsrl5r9mue.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 2x10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 1 chann_zpsy7cnwrhc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 4x5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS): photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 2 chann_zpshsx6w9ms.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILI CCT CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti incasso led focos ceiling light dimm cct pwm zigbee z-wave apple connection diagra_zpsevxgna9f.jpg

MANUALE TECNICO:

 photo W.Elegance DIMM CCT Z1 ZigBee US 01_zpsxow3hxkd.jpg  photo W.Elegance DIMM CCT Z1 ZigBee US 02_zpsx2by4vks.jpg
CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 1 ZONA USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
CNTR-DIMM-Z-WAVE 700 (CNTR-DIMM-Z-WAVE 700)
DESCRIZIONE:
Il ricevitore CNTR-DIMM-Z-WAVE 700 è un controller dimmer professionale Slave con comando RF e protocollo di comunicazione standard GFSK Z-Wave. Uscite in corrente costante PWM, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DIMM-Z-WAVE 700 ha 4CH con uscite PWM a corrente costante di 700mA (700mA x 4), e può controllare strisce a led, faretti, proiettori, flat panel, segnapassi LED monocromatici dimmerabili che lavorano in corrente costante come specificato, una tensione variabile da 12 a 36 volt (auto stabilizzante), in grado di alimentare direttamente qualsiasi diodo LED di potenze comprese da 33,6 watt a 100,8 watt. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il ricevitore è dotato della regolazione dimmer con 256 livelli per canale dal 0,1 al 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Le zone o gruppi possono essere controllate separatamente o in sincro con possibilità di abbinare fino a 232 dispositivi nella rete Z-Wave. Compatibile con il convertitore Z-Wave/Wifi con possibilità di comandare anche attraverso 4 applicazioni per smartphone o tablet con sistema operativo IOs ed Android.

UTILIZZO:

E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori monocromatici dimmerabili con controllo in corrente costante PWM. Inoltre può essere utilizzato per sostituire il driver originale presente all'interno del corpo illuminante e con questo upgrade rendendolo compatibile con una vasta gamma di eleganti radiocomandi, touch panel a muro 502 e 503 professionali e con la rete Z-Wave per la smart home. Ogni zona può lavorare in sincro o separatamente e vengono gestite da uno o più radiocomandi singola o multi-zona, touch panel a muro e dal modulo WiFi con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare smart home perché il segnale tra tutte le elettroniche è RF wireless con protocollo standard Z-Wave. La configurazione di associazione tra radiocomandi e/o touch panel a muro del sistema modulare avviene attraverso la configurazione del Master o Gateway Z-Wave. Il segnale radio è stabile nel tempo e non crea interferenze perché il ricevitore lavora con frequenza digitale a 908.4MHz ben distante dalla frequenza del vostro impianto WiFi a 2,4GHz. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema monocromatico da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi Z-Wave. Il protocollo Z-Wave si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: CNTR-DIMM-Z-Wave 700
Tipologia: ricevitore professionale modulare RF Z-Wave dimmer con 4 uscite PWM corrente costante 700mA
Dimensioni: 165mm x 53mm x H 23mm
Tecnologia: dimmer (1CH)
Zone comando: 1 zona
Tensione ingresso: 12-24-36VDC
Tensione uscita: 12-24-36VDC
Potenza totale: 33,6W - 100,8W
Potenza canale: 4 x (8,4 - 25,2)W
Uscite: 4 x 700mA (dimm) - 2 x 1400mA (dimm) - 1 x 2800mA (dimm) - corrente costante

Frequenza operativa: 908,4MHz
Tipologia segnale: RF digitale GFSK Z-Wave (compatibile con radiocomandi, touch panel e modulo Wifi, vedi prodotti correlati)
Portata segnale: >30 metri
Finitura prodotto: ABS
Regolazione fine luminosità: 1 canale (dimm) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, ricevitori RF e modulo Wi-fi compatibili Z-wave
Protezione: IP20
Garanzia: 2 anni

Certificazione: CE - RoHS - FCC - UL - TUV  - NOM
Varie:

  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Tecnologia multi-point modulare RF wireless e Z-Wave compatibile.
  • Sistema espandibile RF fino a 232 dispositivi.
  • Associazione stabile nel tempo attraverso la programmazione del Master o Gateway Z-Wave.
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti, modulo WiFi converter e milioni di elettroniche Z-Wave.
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato Slave RF Z-Wave per ogni zona da controllare. Possibilità di abbinamenti multipli. Successivamente alla configurazione del Master o Gateway Z-Wave i ricevitori possono essere comandati direttamente da touch panel e/o radiocomandi e/o applicazione WiFi della stessa zona e in più zone. Azionamento in sincro o separato.

DIMENSIONI:
 photo cntr-rgbw-z-wave dimension ricevitore rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zpsraabjwbv.jpg
CONNESSIONE:

 photo cntr-dimm-z-wave diagram ricevitore dimmer pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zpsvzrgbzxu.jpg

ASSOCIAZIONE TRA RICEVITORE E RETE Z-WAVE:
  1. Dare alimentazione al ricevitore, per default i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave.
  2. Il ricevitore è un controller Slave che non supporta la funzione amministratore di rete Z-Wave; per una corretta configurazione si avrà sempre bisogno di un controller Master Z-Wave da programmare per aggiungere e configurare il ricevitore alla rete Z-Wave.
  3. Settare il controller Master Z-Wave in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master Z-Wave).
  4. Sarà presente una indicazione sul controller Master o Gateway Z-Wave.
  5. I LED collegati all'uscita lampeggeranno velocemente 5 volte.
  6. Sistema configurato.
Note: Se si vuole configurare un secondo o più ricevitori Slave DIMM Z-Wave, ripetere la configurazione dal punto 1 per un differente nodo dal Master o Gateway Z-Wave.

CANCELLAZIONE  ASSOCIAZIONE DALLA RETE Z-WAVE:
Cliccare il tasto "program" sul ricevitore. Sarà presente una indicazione sul controller Master o Gateway Z-Wave; rimuovere l'associazione del ricevitore dalla rete Z-Wave. I LED collegati all'uscita si accendono e spengono lentamente in attesa di una nuova configurazione con il Master o Gateway Z-Wave.

RESET  RICEVITORE:
Premere e tenere premuto il tasto “prog” sul ricevitore, spegnere il ricevitore e  riaccendere il ricevitore.
I LED collegati all'uscita lampeggeranno velocemente 3 volte. Rilasciare il tasto "prog". Il ricevitore si riavvia automaticamente e i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 1 X 2800mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:

 photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zpscgxtbpe2.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 2 X 1400mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zps5uf50us3.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 4 X 700mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zpsfcc1cvuw.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILE MONOCROMATICO 1 X 700mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore faretti led ceiling light focos dimmer pwm wifi zigbee z-wave sr-bus philips apple connect_zpsjkrv9yc2.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILE MONOCROMATICO 4 X 700mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore faretti led ceiling light focos dimm pwm rf wifi zigbee z-wave philips apple sr-bus connec_zpsrxk4pimo.jpg

MANUALE TECNICO:

 photo CNTR-DIMM-Z-WAVE 01_zpsi8hlng2m.jpg  photo CNTR-DIMM-Z-WAVE 02_zpsgs1l0rle.jpg
RICEVITORE SLAVE RF Z-WAVE - PWM - DIMMER - USCITE CORRENTE COSTANTE - 4 X 700MA
Add to Cart
85.90€
W.ELEGANCE DIMM CCT Z3 (Z-WAVE) US (W.ELEGANCE DIMM CCT Z3 (Z-WAVE) US)
DESCRIZIONE:
Il touch panel W.Elegance DIMM CCT Z3 (Z-Wave) è un controller professionale a 3 zone (3 aree) per scatole ad incasso 503, con uscite RF e protocollo di comunicazione standard GFSK Z-Wave, massimizza le prestazioni del sistema dimmerabile CCT (2CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 3 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer e della temperatura del bianco. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli e regolazione fine selezione bianco dinamico da pulsanti con 65.536 livelli, controllo della luminosità ad elevata precisione nella dimmerazione generale in 256 livelli di regolazione dal 0,5 al 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili CCT. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z3 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-DIMM-CCT-Z-Wave.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM CCT Z3 (Z-Wave) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema dimmerabile CCT da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi Z-Wave. Il protocollo Z-Wave si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM CCT Z3 (Z-Wave)
Tipologia: touch panel RF professionale dimmer CCT a 3 zone + 3 scene
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, dimmer CCT 2CH + funzione bianco dinamico
Zone comando: 4 zone
Scene cromatiche: 4 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-DIMM-CCT-Z-Wave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 908,4MHz
Tipologia segnale: digitale GFSK
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota touch (512 livelli) e da pulsanti (65.536 livelli)
Regolazione veloce luminosità: no
Regolazione fine luminosità: si, da pulsanti diretti con regolazione di 256 livelli
Dimmer: si, generale e impostabile in ogni canale dal 0,5 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Funzione bianco dinamico (totale 65.536 livelli).
  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore dimmer CCT.
  • Tecnologia multi-point modulare RF Z-Wave wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 503.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-DIMM-CCT-Z-Wave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti dimmerabili CCT della stessa zona o in più zone. Azionamento in sincro o separato.

DIMENSIONI:

 photo dimensioni touch panel dimmer controller US_zpsmmtbdiak.jpg

FUNZIONI:
 photo funzioni touch panel dimmer cct RF z-wave 3 zone controller US it_zpsoydinj7h.jpg

MONTAGGIO:

 photo touch panel muro  wall RGBW 503 controller installation_zpsc6intdz3.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 Z-WAVE US diagram_zpsjexptjtz.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA Z-WAVE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete Z-Wave; per una corretta configurazione si avrà sempre bisogno di un controller Master Z-Wave da programmare per aggiungere e configurare il touch panel alla rete Z-Wave.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF Z-Wave (configurazione da controller Master Z-Wave). Il touch panel può controllare uno o più gruppi (zone) con i nodi associati.
  4. Settare il controller Master Z-Wave in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master Z-Wave).
  5. Cliccare il tasto "inclusion / esclusion" sul retro del touch panel. Sarà presente una indicazione sul controller Master o Gateway Z-Wave.
  6. Il LED di segnalazione sul fronte del touch panel lampeggerà 6 volte.
  7. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel DIMM CCT Z-Wave nel medesimo punto luce (funzionamento sincro wireless) o per differenti zone (funzionamento separato wireless), ripetere la configurazione per il touch panel RF Z-Wave.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Cliccare il tasto "inclusion / esclusion" sul retro del touch panel. Sarà presente una indicazione sul controller Master o Gateway Z-Wave; rimuovere l'associazione del touch panel dalla rete Z-Wave dal punto 1.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM CCT SERIE (Z-WAVE); COMANDO WIRELESS VERSO I RICEVITORI RF (Z-WAVE):
 photo controller wall touch panel tctil z-wave US_zpspkvthl7l.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 2x10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):

 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 1 chann_zpsy7cnwrhc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 4x5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS): photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 2 chann_zpshsx6w9ms.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILI CCT CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):
 photo controller converter convertitore faretti incasso led focos ceiling light dimm cct pwm zigbee z-wave apple connection diagra_zpsevxgna9f.jpg


MANUALE TECNICO:

 photo W.Elegance DIMM CCT Z3 Z-Wave US 01_zpspc1xu1dx.jpg  photo W.Elegance DIMM CCT Z3 Z-Wave US 02_zpsducdcywl.jpg
CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 3 ZONE USCITE RF WIRELESS Z-WAVE
Add to Cart
75.90€
CNTR-DIMM-CCT-Z-WAVE 700 (CNTR-DIMM-CCT-Z-WAVE 700)
DESCRIZIONE:
Il ricevitore CNTR-DIMM-CCT-Z-WAVE 700 è un controller dimmer CCT professionale Slave con comando RF e protocollo di comunicazione standard GFSK Z-Wave. Uscite in corrente costante PWM, gestisce e massimizza le prestazioni del sistema dimmerabile CCT (2CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DIMM-CCT-Z-WAVE 700 ha 4CH con uscite PWM a corrente costante di 700mA (700mA x 4), e può controllare strisce a led, faretti, proiettori, flat panel, segnapassi LED dimmerabili CCT che lavorano in corrente costante come specificato, una tensione variabile da 12 a 36 volt (auto stabilizzante), in grado di alimentare direttamente qualsiasi diodo LED di potenze comprese da 33,6 watt a 100,8 watt. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il ricevitore è dotato di entrambe le funzioni di regolazione del dimmer e della temperatura del bianco con 256 step per canale da 0,1 a 100% della potenza. Funzione bianco dinamico. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione della tonalità del bianco bianco. Le zone o gruppi possono essere controllate separatamente o in sincro con possibilità di abbinare fino a 232 dispositivi nella rete Z-Wave. Compatibile con il convertitore Z-Wave/Wifi con possibilità di comandare anche attraverso 4 applicazioni per smartphone o tablet con sistema operativo IOs ed Android.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori dimmerabili CCT con controllo in corrente costante PWM. Inoltre può essere utilizzato per sostituire il driver originale presente all'interno del corpo illuminante e con questo upgrade rendendolo compatibile con una vasta gamma di eleganti radiocomandi, touch panel a muro 502 e 503 professionali e con la rete Z-Wave per la smart home. Ogni zona può lavorare in sincro o separatamente e vengono gestite da uno o più radiocomandi singola o multi-zona, touch panel a muro e dal modulo WiFi con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare smart home perché il segnale tra tutte le elettroniche è RF wireless con protocollo standard Z-Wave. La configurazione di associazione tra radiocomandi e/o touch panel a muro del sistema modulare avviene attraverso la configurazione del Master o Gateway Z-Wave. Il segnale radio è stabile nel tempo e non crea interferenze perché il ricevitore lavora con frequenza digitale a 908.4MHz ben distante dalla frequenza del vostro impianto WiFi a 2,4GHz. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema monocromatico da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi Z-Wave. Il protocollo Z-Wave si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: CNTR-DIMM-CCT-Z-Wave 700
Tipologia: ricevitore professionale modulare RF Z-Wave dimmer CCT con 4 uscite PWM corrente costante 700mA
Dimensioni: 165mm x 53mm x H 23mm
Tecnologia: dimmer CCT (2CH)
Zone comando: 1 zona
Tensione ingresso: 12-24-36VDC
Tensione uscita: 12-24-36VDC
Potenza totale: 33,6W - 100,8W
Potenza canale: 4 x (8,4 - 25,2)W
Uscite: 4 x 700mA (dimm CCT) - 2 x 1400mA (dimm CCT) - corrente costante

Frequenza operativa: 908,4MHz
Tipologia segnale: RF digitale GFSK Z-Wave (compatibile con radiocomandi, touch panel e modulo Wifi, vedi prodotti correlati)
Portata segnale: >30 metri
Finitura prodotto: ABS
Regolazione fine luminosità: 2 canali (dimm CCT) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, ricevitori RF e modulo Wi-fi compatibili Z-wave
Protezione: IP20
Garanzia: 2 anni

Certificazione: CE - RoHS - FCC - UL - TUV  - NOM
Varie:

  • Dimmer CCT (totale 65.536 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Tecnologia multi-point modulare RF wireless e Z-Wave compatibile.
  • Sistema espandibile RF fino a 232 dispositivi.
  • Associazione stabile nel tempo attraverso la programmazione del Master o Gateway Z-Wave.
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti, modulo WiFi converter e milioni di elettroniche Z-Wave.
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato Slave RF Z-Wave per ogni zona da controllare. Possibilità di abbinamenti multipli. Successivamente alla configurazione del Master o Gateway Z-Wave i ricevitori possono essere comandati direttamente da touch panel e/o radiocomandi e/o applicazione WiFi della stessa zona e in più zone. Azionamento in sincro o separato.

DIMENSIONI:
 photo cntr-rgbw-z-wave dimension ricevitore rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zpsraabjwbv.jpg
CONNESSIONE:

 photo cntr-dimm-z-wave diagram ricevitore dimmer pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zpsvzrgbzxu.jpg

ASSOCIAZIONE TRA RICEVITORE E RETE Z-WAVE:
  1. Dare alimentazione al ricevitore, per default i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave.
  2. Il ricevitore è un controller Slave che non supporta la funzione amministratore di rete Z-Wave; per una corretta configurazione si avrà sempre bisogno di un controller Master Z-Wave da programmare per aggiungere e configurare il ricevitore alla rete Z-Wave.
  3. Settare il controller Master Z-Wave in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master Z-Wave).
  4. Sarà presente una indicazione sul controller Master o Gateway Z-Wave.
  5. I LED collegati all'uscita lampeggeranno velocemente 5 volte.
  6. Sistema configurato.
Note: Se si vuole configurare un secondo o più ricevitori Slave DIMM CCT Z-Wave, ripetere la configurazione dal punto 1 per un differente nodo dal Master o Gateway Z-Wave.

CANCELLAZIONE  ASSOCIAZIONE DALLA RETE Z-WAVE:
Cliccare il tasto "program" sul ricevitore. Sarà presente una indicazione sul controller Master o Gateway Z-Wave; rimuovere l'associazione del ricevitore dalla rete Z-Wave. I LED collegati all'uscita si accendono e spengono lentamente in attesa di una nuova configurazione con il Master o Gateway Z-Wave.

RESET  RICEVITORE:
Premere e tenere premuto il tasto “prog” sul ricevitore, spegnere il ricevitore e  riaccendere il ricevitore.
I LED collegati all'uscita lampeggeranno velocemente 3 volte. Rilasciare il tasto "prog". Il ricevitore si riavvia automaticamente e i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 2 X 1400mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:

 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 1 chann_zpsy7cnwrhc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 4 X 700mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 2 chann_zpshsx6w9ms.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILI CCT 4 X 700mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore faretti led ceiling light focos dimm CCT pwm rf wifi zigbee z-wave philips apple sr-bus co_zpsdgjqdvuw.jpg

MANUALE TECNICO:

 photo CNTR-DIMM-CCT-Z-WAVE 01_zps5lrnhrue.jpg photo CNTR-DIMM-CCT-Z-WAVE 02_zpsxoh8eo5s.jpg
RICEVITORE SLAVE RF Z-WAVE - PWM - DIMMER CCT - USCITE CORRENTE COSTANTE - 4 X 700MA
Add to Cart
85.90€
CNTR-RGBW-ZIGBEE (CNTR-RGBW-ZIGBEE)
DESCRIZIONE:
Il ricevitore ZigBee CNTR-RGBW-ZIGBEE è un controller RGBW con uscite in tensione costante PWM, la dimmerazione può essere controllata attraverso comando wireless con protocollo di comunicazione ZigBee 3.0 (compatibile con i sistemi Philips Hue, Alexa home assistant, Google home, Apple home ect..). Questa elettronica gestisce e massimizza le prestazioni del sistema dimmerabile RGBW (4CH) con colori e bianco dinamico, ottimizzando i consumi energetici ed aumentandone la durata. CNTR-RGBW-ZIGBEE ha 4CH e può controllare strisce LED, faretti LED, proiettori LED RGBW, oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24-36VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e pannelli a parete su scatola ad incasso 502 e 503. Il ricevitore è dotato della funzione di regolazione del dimmer e dei colori con 256 step per canale dal 0,1 al 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Le zone possono essere controllate separatamente o in sincro con possibilità di abbinare 30 ricevitori per ogni zona. Compatibile con il convertitore ZigBee/Wifi, Hub Philips Hue bridge, Amazon Echo Plus e gateway ZigBee/WiFi di altre marche con la possibilità di comandare anche attraverso applicazioni per smartphone o tablet con sistema operativo IOs ed Android e con assistenti vocali come Alexa, Siri, Cortana e Google assistant.

UTILIZZO:
E' possibile accendere, spegnere, dimmerare ed integrare alla casa intelligente, strisce LED, faretti ad incasso, plafoniere, segna-passi, proiettori ed altri corpi illuminanti dimmerabili RGBW con alimentazione in tensione costante PWM ed azionarli con una vasta gamma di radiocomandi, pannelli a parete touch su scatola ad incasso 502 o 503, con la rete ZigBee per la smart home, Wi-Fi ed assistenti vocali. Ogni zona può lavorare in sincro o separatamente. Potete comporre a piacimento il vostro sistema modulare perché il segnale tra tutte le elettroniche è wireless. La configurazione di associazione tra radiocomandi e/o pannelli a parete del sistema modulare avviene in differenti modalità: attraverso la configurazione del gateway ZigBee (Hub), direttamente dal ricevitore ZigBee, dal radiocomando e pannello a parete. Supporta la tecnologia ZigBee Green Power. Grazie al comando ZigBee wireless può essere installato in qualsiasi sistema elettrico anche se non sono state fatte predisposizioni per i cavi del segnale di comando verso il sistema RGBW da comandare. Indicato per il comando di piccole e medie aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 50 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale ZigBee a 2,4GHz raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: CNTR-RGBW-ZIGBEE
Tipologia: ricevitore ZigBee 3.0 dimmer RGBW con 4 uscite in tensione costante 12-24-36VDC
Dimensioni: 170mm x 54mm x H 28mm
Tecnologia: RGBW (4CH) + funzione bianco dinamico
Zone comando: 1 zona
Alimentazione: 12-24-36VDC
Potenza: 240 watt @12VDC - 480 watt @24VDC - 720 watt @36VDC
Uscite PWM: 4 x 5A (RGBW)
Frequenza operativa: 2,4GHz
Tipologia segnale: wireless digitale ZigBee (compatibile elettroniche ZigBee 3.0, radiocomandi, pannelli a parete, Hub ZigBee/Wifi, vedi prodotti correlati)
Portata segnale: 50 metri
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: elettroniche ZigBee, Hub Philips Hue bridge, Amazon Echo Plus e Gateway ZigBee/WiFi, radiocomandi, pannelli a parete, lampadine intelligenti
Finitura prodotto: ABS
Protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:

  • Colori RGBW (totale >4 miliardi di colori) - dimmer CCT (totale 65.000 livelli) - dimmer (totale 256 livelli).
  • Funzione bianco dinamico (totale 50 milioni di livelli - dipendono dal pannello a parete o radiocomando RGBW utilizzato).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Comando ZigBee wireless, può essere installato in qualsiasi sistema elettrico anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore ZigBee.
  • Tecnologia multi-point modulare Wireless Mesh Network.
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più pannelli a parete, radiocomandi, driver, lampadine intelligenti e modulo ZigBee/WiFi (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, fino a 30 radiocomandi o pannelli a parete per ogni ricevitore ZigBee.
  • Associazione veloce e stabile nel tempo attraverso la configurazione del gateway ZigBee (Hub), direttamente dal ricevitore ZigBee (pulsante "Prog."), dal radiocomando e pannello a parete.
  • Comando ausiliario "Prog." per accensione, spegnimento e dimmerazione direttamente sul ricevitore ZigBee
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Regolazione luminosa veloce ed accurata.
  • Funzione di memorizzazione ultimo stato della scena luminosa.
  • Accensione e spegnimento soft.

Note: utilizzare un ricevitore CNTR-RGBW-ZIGBEE per ogni zona da controllare. Possibilità di abbinamenti multipli. Il dispositivo supporta l'aggiornamento del firmware tramite OTA e acquisisce automaticamente il nuovo firmware dal Hub di ZigBee ogni 10 minuti.

DIMENSIONI:
 photo dimensioni cntr dimm zigbee_zpsjorssnqc.jpg
CONNESSIONE:

 photo cntr-rgbw-z-wave diagram ricevitore dimmer cct rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zps38hh5ege.jpg

1) FUNZIONE DIMMER CON PULSANTE AUSILIARIO "PROG." DIRETTAMENTE DAL RICEVITORE ZIGBEE:
  1. Clicca = accensione / spegnimento LED.
  2. Quando acceso tieni premuto = aumento e diminuzione luminosità LED.

Note:
 se si regola la luminosità dei LED e successivamente si spegne il sistema, all'accensione rimane in memoria l'ultima impostazione.

2) Questo ricevitore dimmer RGBW ZigBee è un ricetrasmettitore wireless che comunica con una vasta varietà di sistemi compatibili ZigBee. Invia e riceve segnali radio wireless utilizzati per controllare il sistema di illuminazione.

3) AGGIUNGERE IL RICEVITORE ZIGBEE ALLA RETE ZIGBEE ATTRAVERSO L'INTERFACCIA O HUB:
  1. Assicurarsi che il ricevitore ZigBee non sia già stato aggiunto in una precedente rete ZigBee (fare riferimento al reset di fabbrica).
  2. Dal controller ZigBee o dall'interfaccia Hub, scegliere di aggiungere un dispositivo di illuminazione e accedere alla modalità di abbinamento come indicato dal controller o interfaccia Hub.
  3. Accendere il ricevitore ZigBee per impostarlo in modalità accoppiamento di rete (i LED collegati al ricevitore ZigBee lampeggiano 2 volte lentamente). Se non si esegue questa procedura entro 15 secondi, ripetere l'operazione.
  4. I LED collegati al ricevitore ZigBee lampeggiano 5 volte, successivamente rimangono accesi ed in contemporanea il ricevitore ZigBee viene visualizzato nel menu nel controller o dall'interfaccia Hub.
  5. Sistema configurato e può essere controllato attraverso il controller o interfaccia Hub.

4) ASSOCIAZIONE RAVVICINATA TRA IL RICEVITORE ZIGBEE CON IL RADIOCOMANDO O PANNELLO A PARETE ZIGBEE:
  1. Accendere il ricevitore ZigBee, l'associazione ravvicinata inizia dopo 15 secondi se non era già stato aggiunto in una precedente rete ZigBee (per questa procedura si hanno a disposizione 165 secondi di tempo). Se invece il ricevitore ZigBee era già stato aggiunto ad una rete ZigBee, si hanno a disposizione 180 secondi di tempo; superato questo tempo ripetere l'operazione.
  2. Portare il radiocomando o il pannello a parete touch entro 10 cm dal ricevitore ZigBee (la distanza è per motivi di sicurezza).
  3. Impostare il radiocomando o il pannello a parete touch nella modalità di associazione ravvicinata (per sapere come, leggere il manuale del radiocomando o del pannello touch).
  4. Ad associazione avvenuta, sarà presente un'indicazione luminosa sul radiocomando o il pannello a parete touch e i LED collegati al ricevitore ZigBee lampeggiano 2 volte.
  5. Sistema configurato e può essere controllato attraverso il radiocomando o il pannello a parete touch.
Note:
  1. Se il ricevitore ZigBee ed il radiocomando o pannello a parete touch non erano stati aggiunti alla rete ZigBee, può essere associato al ricevitore ZigBee solamente un radiocomando o pannello a parete touch.
  2. Se il ricevitore ZigBee ed il radiocomando o pannello touch erano già stati aggiunti alla rete ZigBee, possono essere associati al ricevitore ZigBee fino un massimo di 30 radiocomandi o pannelli a parete touch.
  3. Per l'Hub Philips Hue bridge e Amazon Echo Plus, aggiungere prima il ricevitore ZigBee e il radiocomando alla rete ZigBee attraverso l'interfaccia o Hub. Poi è possibile eseguire l'associazione ravvicinata con il modo 4.

5) RIMOZIONE DEL RICEVITORE DALLA RETE ZIGBEE ATTRAVERSO L'INTERFACCIA O HUB:

Dall'interfaccia o Hub, scegliere di eliminare (oppure fare reset) del dispositivo di illuminazione come indicato. I LED collegati al ricevitore ZigBee lampeggiano 3 volte.


6) RESET DI FABBRICA DEL RICEVITORE ZIGBEE:

Clicca velocemente per 5 volte il pulsante "Prog." oppure se non è previsto il pulsante "Prog." togliere e ripristinare velocemente l'alimentazione al ricevitore ZigBee per 5 volte. A cancellazione avvenuta, i LED collegati lampeggiano 3 volte.

Note: se il ricevitore ZigBee è già alle impostazioni di fabbrica, i LED collegati non lampeggiano. Quando si esegue il reset oppure si cancella il ricevitore ZigBee dalla rete ZigBee, tutti i parametri di configurazione verranno riportati alle impostazioni di fabbrica.

7) CANCELLAZIONE ASSOCIAZIONE RAVVICINATA TRA IL RADIOCOMANDO O PANNELLO TOUCH CON IL RICEVITORE ZIGBEE:

Note: prima di eseguire questa operazione, assicurarsi che il ricevitore ZigBee sia collegato alla rete ZigBee. Il radiocomando o il pannello a parete può essere collegato o non collegato alla rete ZigBee.
  1. Accendere il ricevitore ZigBee, il dispositivo entra nella modalità di associazione ravvicinata. Si hanno a disposizione 180 secondi di tempo; superato questo tempo ripetere l'operazione.
  2. Portare il radiocomando o il pannello touch entro 10 cm dal ricevitore ZigBee (la distanza è per motivi di sicurezza).
  3. Impostare il radiocomando o il pannello touch nella procedura di cancellazione associazione ravvicinata (per sapere come, leggere il manuale del radiocomando o del pannello touch).
  4. Cancellazione avvenuta, i LED collegati al ricevitore ZigBee lampeggiano 3 volte.

8) ASSOCIAZIONE CON LA MODALITÀ CERCA E TROVA TRA IL RICEVITORE ZIGBEE CON IL RADIOCOMANDO O PANNELLO TOUCH ZIGBEE:

Note: prima di eseguire questa operazione, assicurarsi che il ricevitore ZigBee ed il radiocomando o pannello touch siano collegati alla rete ZigBee.
  1. Accendere il ricevitore ZigBee (nodo iniziatore) e clicca velocemente 3 volte il pulsante "Prog.", oppure togliere e ripristinare velocemente l'alimentazione al ricevitore ZigBee per 3 volte. Inizia la modalità cerca e trova e i LED collegati al ricevitore ZigBee lampeggiano lentamente. Si hanno a disposizione 180 secondi di tempo; superato questo tempo ripetere l'operazione.
  2. Impostare il radiocomando o il pannello touch (nodo di destinazione) nella modalità cerca e trova ed abilitarlo a cercare ed associare il nodo iniziatore (per sapere come, leggere il manuale del radiocomando o del pannello touch).
  3. Ci sarà un'indicazione luminosa di avvenuta associazione sul radiocomando o il pannello touch.
  4. Sistema configurato e può essere controllato attraverso il radiocomando o il pannello touch.

9) ASSOCIAZIONE TRA IL RICEVITORE ZIGBEE VERSO L'INTERRUTTORE ELETTRODINAMICO O RADIOCOMANDO SERIE ZIGBEE GREEN POWER (SENZA BATTERIE O FONTI DI ALIMENTAZIONE):
  1. Accendere il ricevitore ZigBee e clicca velocemente 4 volte il pulsante "Prog.", oppure togliere e ripristinare velocemente l'alimentazione al ricevitore ZigBee per 4 volte. Inizia la modalità di ricerca e associazione. Si hanno a disposizione 180 secondi di tempo; superato questo tempo ripetere l'operazione.
  2. Impostare il radiocomando o l'interruttore elettrodinamico in modalità di ricerca e associazione ed abilitarlo (per sapere come, leggere il manuale del radiocomando o l'interruttore elettrodinamico).
  3. I LED collegati al ricevitore ZigBee lampeggiano 2 volte.
  4. Sistema configurato e può essere controllato attraverso il radiocomando o l'interruttore elettrodinamico.
Note: nella modalità Green Power possono essere associati al ricevitore ZigBee fino un massimo di 20 radiocomandi o interruttori elettrodinamici.

10) CANCELLAZIONE ASSOCIAZIONE GREEN POWER ZIGBEE:
  1. Accendere il ricevitore ZigBee e clicca velocemente 3 volte il pulsante "Prog.", oppure togliere e ripristinare velocemente l'alimentazione al ricevitore ZigBee per 3 volte. Inizia la modalità di cancellazione associazione e i LED collegati al ricevitore ZigBee lampeggiano lentamente. Si hanno a disposizione 180 secondi di tempo; superato questo tempo ripetere l'operazione.
  2. Impostare il radiocomando o l'interruttore elettrodinamico serie Green Power in modalità di ricerca e associazione (per sapere come, leggere il manuale del radiocomando o dell'interruttore elettrodinamico).
  3. I LED collegati al ricevitore ZigBee lampeggiano 4 volte.
  4. Cancellazione avvenuta con successo.

11) CONFIGURARE UNA RETE ZIGBEE E AGGIUNGERE PIÙ RICEVITORI, RADIOCOMANDI E PANNELLI TOUCH ZIGBEE ALLA RETE:

Note: non è richiesta nessuna rete ZigBee attraverso l'Hub o l'interfaccia.
  1. Eseguire il reset di fabbrica del ricevitore Zigbee e del radiocomando o pannello touch ZigBee (per sapere come, leggere i rispettivi manuali).
  2. Per consentire al ricevitore ZigBee di impostare la rete ZigBee, accenderlo e clicca velocemente 4 volte il pulsante "Prog.", oppure togliere e ripristinare velocemente l'alimentazione al ricevitore ZigBee per 4 volte. I LED collegati al ricevitore ZigBee lampeggiano 2 volte. Si hanno a disposizione 180 secondi di tempo; superato questo tempo ripetere l'operazione.
  3. Portare il radiocomando o il pannello touch entro 10 cm dal ricevitore ZigBee (la distanza è per motivi di sicurezza).
  4. Impostare il radiocomando o il pannello touch nella modalità di apprendimento (per sapere come, leggere il manuale del radiocomando o del pannello touch).
  5. Associa il radiocomando o pannello touch in modalità accoppiamento di rete e associarlo alla rete (per sapere come, leggere il manuale del radiocomando o del pannello touch).
  6. Se si intende associare un altro radiocomando o pannello a parete, ripetere l'operazione 3.
  7. Sistema configurato e può essere controllato attraverso i radiocomandi o i pannelli touch.

Note:
  1. Ogni ricevitore ZigBee aggiunto può essere collegato e controllato da un massimo di 30 radiocomandi.
  2. Ogni radiocomando aggiunto può controllare massimo 30 ricevitori ZigBee.
  3. Se si vuole associare un altro ricevitore ZigBee nella medesima zona (funzionamento sincro wireless), ripetere la procedura dal punto 1 per la stessa zona.
  4. Se si vuole configurare un altro ricevitore ZigBee in una zona differente, ripetere la procedura dal punto 1 per una zona differente.

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA LED RGBW DIMMERABILE 4X5 AMPERE CON COMANDO DA RETE ZIGBEE A PWM TENSIONE COSTANTE:
 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave apple connection diagram systems 4 c_zpscr0vzhxc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI LED RGBW DIMMERABILI CON COMANDO DA RETE ZIGBEE A PWM TENSIONE COSTANTE:
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple connectio_zpswxbymsry.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON PROIETTORI LED RGBW DIMMERABILI CON COMANDO DA RETE ZIGBEE A PWM TENSIONE COSTANTE:

 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraz5eeoo.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON SEGNAPASSI LED RGBW DIMMERABILI CON COMANDO DA RETE ZIGBEE A PWM TENSIONE COSTANTE:
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpskn1dvdwx.jpg

MANUALE TECNICO:

 photo CNTR-RGBW-ZIGBEE 1 dimmer rgbw bianco dinamico 3000k 6000k colori striscia led 12 24 36 volt casa intelligente domotica comp_zpslq3vzesw.jpg
 photo CNTR-RGBW-ZIGBEE 2 dimmer rgbw bianco dinamico 3000k 6000k colori striscia led 12 24 36 volt casa intelligente domotica comp_zpsk8jmxhvk.jpg
 photo CNTR-RGBW-ZIGBEE 3 dimmer rgbw bianco dinamico 3000k 6000k colori striscia led 12 24 36 volt casa intelligente domotica comp_zps7zojr488.jpg
RICEVITORE RGBW ZIGBEE - FUNZIONAMENTO A 12-24-36VDC - USCITE TENSIONE COSTANTE PWM 12-24-36VDC - POTENZA 4 X 5A
Add to Cart
65.90€
Elegant RGBW controller wall panel 4 zone for europe size 502
W.ELEGANCE RGBW Z4 (RF) UK (W.ELEGANCE RGBW Z4 (RF) UK)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z4 (RF) è un controller professionale a 4 zone (4 aree) per scatole ad incasso 502, con uscita in radiofrequenza (wireless) e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 1 scena cromatica. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z4 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-Master & Slave. Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z4 (RF) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z4 (RF)
Tipologia: touch panel RF professionale RGB/RGBW a 4 zone + 1 scena
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 4 zona
Scene cromatiche: 1 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,2 watt
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-Master & Slave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 434-868MHz
Tipologia segnale: digitale
Portata segnale: 20-30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF wireless e wifi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Piena compatibilità con radiocomandi serie Elegance, lampadine intelligenti E27, modulo Wifi e ricevitori (vedi prodotti correlati).
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-Master & Slave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona e in più zone. Azionamento in sincro o separato.

DIMENSIONI:
 photo dimensioni touch panel RGBW controller UK_zpsqpjcovk9.png

FUNZIONI:

 photo funzioni touch panel RGBW controller 4 zone UK it_zpssq9iqfmk.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 RF diagram UK_zps1ftoga3p.jpg

ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE RF:
  1. Verificare la posizione del jumper interno al ricevitore RGBW; settare su Master se è l'unico ricevitore dedicato alla zona.
  2. Dare alimentazione al ricevitore RGBW e al touch panel.
  3. Accendere il touch panel.
  4. Clicca il pulsante 'learning key' nel ricevitore RGBW.
  5. Clicca la zona nella quale si intende associare il ricevitore e successivamente la ruota color touch del touch panel.
  6. Ad associazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.
  7. Sistema configurato.
Note: Se si vuole associare un secondo o più ricevitori RGBW nella medesima zona (funzionamento sincro wireless), settare su Slave il jumper interno di questi ricevitori. Se si vuole configurare un altro ricevitore in una zona differente, ripetere la procedura dal punto 1 per una zona differente.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Premere per 3 secondi il pulsante 'learning key' nel ricevitore RGBW. A cancellazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.


ASSOCIAZIONE TRA TOUCH PANEL E LAMPADINA RGBW INTELLIGENTE RF:
  1. Dare alimentazione al touch panel.
  2. Accendere il touch panel.
  3. Dare alimentazione alla lampadina.
  4. Clicca 2 volte, premi a lungo 1 volta il pulsante della zona nella quale si intende associare la lampadina.
  5. Ad associazione avvenuta, la lampadina lampeggia 1 volta luce bianca.
  6. Sistema configurato.
Note: Se si vuole associare una seconda o più lampadine RGBW nella medesima zona, ripetere la procedura dal punto 1. Se si vuole configurare una seconda o più lampadine RGBW in una zona differente, ripetere la procedura dal punto 1 per una zona differente.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Togliere e ripristinare l'alimentazione alla lampadina. Tenere premuto il pulsante OFF per 3 secondi. A cancellazione avvenuta, la lampadina lampeggia 1 volta luce bianca.


ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (RF); COMANDO WIRELESS VERSO I RICEVITORI RF:
 photo controller wall touch panel tctil rf UK_zpsptxecufu.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave sr-bus philips apple connection diag_zpsxfd9metj.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple sr-bus co_zpsdnxd3n8y.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraxsppxx.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zps07m48w8m.jpg


MANUALE TECNICO:

 photo W.Elegance RGBW Z4 01_zpsqdgzmvns.jpg
 photo WEleganceRGBWZ402_zps8fcf34a3.jpg

AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
 photo Touch panel radiocomando rgbw led strisce strip_zpsedshocgz.jpg
CONTROLLER TOUCH PANEL A MURO 502 RGBW 4 ZONE USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
Elegant RGBW controller wall panel 4 zone for Italian size 503
W.ELEGANCE RGBW Z4 (RF) IT (W.ELEGANCE RGBW Z4 (RF) IT)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z4 (RF) è un controller professionale a 4 zone (4 aree) per scatole ad incasso 503, con uscita in radiofrequenza (wireless) e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 1 scena cromatica. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z4 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-Master & Slave. Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z4 (RF) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z4 (RF)
Tipologia: touch panel RF professionale RGB/RGBW a 4 zone + 1 scena
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 4 zona
Scene cromatiche: 1 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,2 watt
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-Master & Slave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 434-868MHz
Tipologia segnale: digitale
Portata segnale: 20-30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco.
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF wireless e wifi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Piena compatibilità con radiocomandi serie Elegance, lampadine intelligenti E27, modulo Wifi e ricevitori (vedi prodotti correlati).
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 503.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-Master & Slave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona e in più zone. Azionamento in sincro o separato.

DIMENSIONI:
 photo dimensioni touch panel RGBW controller 1_zpsfxqwymcd.jpg

FUNZIONI:
 photo funzioni touch panel RGBW controller Z4_zpsdiud1r6z.jpg

MONTAGGIO:

 photo montaggio fissaggio touch panel rgbw a muro_zpsmzqqxrrx.jpg

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 RF diagram_zpsslxkr4di.jpg

ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE RF:
  1. Verificare la posizione del jumper interno al ricevitore RGBW; settare su Master se è l'unico ricevitore dedicato alla zona.
  2. Dare alimentazione al ricevitore RGBW e al touch panel.
  3. Accendere il touch panel.
  4. Clicca il pulsante 'learning key' nel ricevitore RGBW.
  5. Clicca la zona nella quale si intende associare il ricevitore e successivamente la ruota color touch del touch panel.
  6. Ad associazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.
  7. Sistema configurato.
Note: Se si vuole associare un secondo o più ricevitori RGBW nella medesima zona (funzionamento sincro wireless), settare su Slave il jumper interno di questi ricevitori. Se si vuole configurare un altro ricevitore in una zona differente, ripetere la procedura dal punto 1 per una zona differente.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Premere per 3 secondi il pulsante 'learning key' nel ricevitore RGBW. A cancellazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.


ASSOCIAZIONE TRA TOUCH PANEL E LAMPADINA RGBW INTELLIGENTE RF:
  1. Dare alimentazione al touch panel.
  2. Accendere il touch panel.
  3. Dare alimentazione alla lampadina.
  4. Clicca 2 volte, premi a lungo 1 volta il pulsante della zona nella quale si intende associare la lampadina.
  5. Ad associazione avvenuta, la lampadina lampeggia 1 volta luce bianca.
  6. Sistema configurato.
Note: Se si vuole associare una seconda o più lampadine RGBW nella medesima zona, ripetere la procedura dal punto 1. Se si vuole configurare una seconda o più lampadine RGBW in una zona differente, ripetere la procedura dal punto 1 per una zona differente.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Togliere e ripristinare l'alimentazione alla lampadina. Tenere premuto il pulsante OFF per 3 secondi. A cancellazione avvenuta, la lampadina lampeggia 1 volta luce bianca.


ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (RF); COMANDO WIRELESS VERSO I RICEVITORI RF:
 photo controller wall touch panel tctil rf IT_zps66golp6c.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave sr-bus philips apple connection diag_zpsxfd9metj.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple sr-bus co_zpsdnxd3n8y.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraxsppxx.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF:
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zps07m48w8m.jpg


MANUALE TECNICO:

 photo W.Elegance RGBW Z4 01_zpsqdgzmvns.jpg
 photo WEleganceRGBWZ402_zps8fcf34a3.jpg

AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
 photo Touch panel radiocomando rgbw led strisce strip_zpsedshocgz.jpg
CONTROLLER TOUCH PANEL A MURO 503 RGBW 4 ZONE USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
CNTR-RGBW-Z-WAVE 700 (CNTR-RGBW-Z-WAVE 700)
DESCRIZIONE:
Il ricevitore CNTR-RGBW-Z-WAVE 700 è un controller RGBW professionale Slave con comando RF e protocollo di comunicazione standard GFSK Z-Wave. Uscite in corrente costante PWM, gestisce e massimizza le prestazioni del sistema RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-RGBW-Z-WAVE 700 ha 4CH con uscite PWM a corrente costante di 700mA (700mA x 4), e può controllare strisce a led, faretti, proiettori, flat panel, segnapassi LED RGBW che lavorano in corrente costante come specificato, una tensione variabile da 12 a 36 volt (auto stabilizzante), in grado di alimentare direttamente qualsiasi diodo LED di potenze comprese da 33,6 watt a 100,8 watt. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il ricevitore è dotato di entrambe le funzioni di regolazione del dimmer, della temperatura e del colore RGBW con 256 step per canale da 0,1 a 100% della potenza. Funzione bianco dinamico. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Le zone o gruppi possono essere controllate separatamente o in sincro con possibilità di abbinare fino a 232 dispositivi nella rete Z-Wave. Compatibile con il convertitore Z-Wave/Wifi con possibilità di comandare anche attraverso 4 applicazioni per smartphone o tablet con sistema operativo IOs ed Android.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori RGBW con controllo in corrente costante PWM. Inoltre può essere utilizzato per sostituire il driver originale presente all'interno del corpo illuminante e con questo upgrade rendendolo compatibile con una vasta gamma di eleganti radiocomandi, touch panel a muro 502 e 503 professionali e con la rete Z-Wave per la smart home. Ogni zona può lavorare in sincro o separatamente e vengono gestite da uno o più radiocomandi singola o multi-zona, touch panel a muro e dal modulo WiFi con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare smart home perché il segnale tra tutte le elettroniche è RF wireless con protocollo standard Z-Wave. La configurazione di associazione tra radiocomandi e/o touch panel a muro del sistema modulare avviene attraverso la configurazione del Master o Gateway Z-Wave. Il segnale radio è stabile nel tempo e non crea interferenze perché il ricevitore lavora con frequenza digitale a 908.4MHz ben distante dalla frequenza del vostro impianto WiFi a 2,4GHz. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi Z-Wave. Il protocollo Z-Wave si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: CNTR-RGBW-Z-Wave 700
Tipologia: ricevitore professionale modulare RF Z-Wave RGBW con 4 uscite PWM corrente costante 700mA
Dimensioni: 165mm x 53mm x H 23mm
Tecnologia: RGBW (4CH) + funzione bianco dinamico
Zone comando: 1 zona
Alimentazione: 12-24-36VDC
Potenza totale: 33,6W - 100,8W
Potenza canale: 4 x (8,4 - 25,2)W

Frequenza operativa: 908,4MHz
Tipologia segnale: RF digitale GFSK Z-Wave (compatibile con radiocomandi, touch panel e modulo Wifi, vedi prodotti correlati)
Portata segnale: >30 metri
Finitura prodotto: ABS
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, ricevitori RF e modulo Wi-fi compatibili Z-Wave
Protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:

  • Colori RGBW (totale >4 miliardi di colori) - dimmer CCT (totale 65.000 livelli) - dimmer (totale 256 livelli).
  • Funzione bianco dinamico (totale 50 milioni di livelli - dipendono dal touch panel o radiocomando RGBW utilizzato).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate in 32 livelli.
  • Tecnologia multi-point modulare RF wireless e Z-Wave compatibile.
  • Sistema espandibile RF fino a 232 dispositivi.
  • Associazione stabile nel tempo attraverso la programmazione del Master o Gateway Z-Wave.
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti, modulo WiFi converter e milioni di elettroniche Z-Wave.
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato Slave RF Z-Wave per ogni zona da controllare. Possibilità di abbinamenti multipli. Successivamente alla configurazione del Master o Gateway Z-Wave i ricevitori possono essere comandati direttamente da touch panel e/o radiocomandi e/o applicazione WiFi della stessa zona e in più zone. Azionamento in sincro o separato.

DIMENSIONI:
 photo cntr-rgbw-z-wave dimension ricevitore rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zpsraabjwbv.jpg
CONNESSIONE:

 photo cntr-rgbw-z-wave diagram ricevitore dimmer cct rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zps38hh5ege.jpg

ASSOCIAZIONE TRA RICEVITORE E RETE Z-WAVE:
  1. Dare alimentazione al ricevitore, per default i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave.
  2. Il ricevitore è un controller Slave che non supporta la funzione amministratore di rete Z-Wave; per una corretta configurazione si avrà sempre bisogno di un controller Master Z-Wave da programmare per aggiungere e configurare il ricevitore alla rete Z-Wave.
  3. Settare il controller Master Z-Wave in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master Z-Wave).
  4. Sarà presente una indicazione sul controller Master o Gateway Z-Wave.
  5. I LED collegati all'uscita lampeggeranno velocemente 5 volte.
  6. Sistema configurato.
Note: Se si vuole configurare un secondo o più ricevitori Slave RGBW Z-Wave, ripetere la configurazione dal punto 1 per un differente nodo dal Master o Gateway Z-Wave.

CANCELLAZIONE  ASSOCIAZIONE DALLA RETE Z-WAVE:
Cliccare il tasto "program" sul ricevitore. Sarà presente una indicazione sul controller Master o Gateway Z-Wave; rimuovere l'associazione del ricevitore dalla rete Z-Wave. I LED collegati all'uscita si accendono e spengono lentamente in attesa di una nuova configurazione con il Master o Gateway Z-Wave.

RESET  RICEVITORE:
Premere e tenere premuto il tasto “prog” sul ricevitore, spegnere il ricevitore e  riaccendere il ricevitore.
I LED collegati all'uscita lampeggeranno velocemente 3 volte. Rilasciare il tasto "prog". Il ricevitore si riavvia automaticamente e i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW 4 X 700 mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave apple connection diagram systems 4 c_zpscr0vzhxc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED RGBW 4 X 700 mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple sr-bus co_zpsubjr2qb6.jpg

MANUALE TECNICO:

 photo CNTR-RGBW-Z-WAVE-01_zpse2xm4oy0.jpg
 photo CNTR-RGBW-Z-WAVE-02_zps6nq8mmaz.jpg
RICEVITORE SLAVE RF Z-WAVE - PWM - RGBW - USCITE CORRENTE COSTANTE - 4 X 700MA
Add to Cart
85.90€
W.ELEGANCE DIMM CCT Z1 (Z-WAVE) UK (W.ELEGANCE DIMM CCT Z1 (Z-WAVE) UK)
DESCRIZIONE:
Il touch panel W.Elegance DIMM CCT Z1 (Z-Wave) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite RF e protocollo di comunicazione standard GFSK Z-Wave, massimizza le prestazioni del sistema dimmerabile CCT (2CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer e della temperatura del bianco. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, controllo della luminosità selezionabile direttamente da 4 pulsanti al 100%, 75%, 50%, 25% ed elevata precisione nella dimmerazione generale in 256 livelli di regolazione dal 0,5 al 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili CCT. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z1 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-DIMM-CCT-Z-Wave.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM CCT Z1 (Z-Wave) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema dimmerabile CCT da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi Z-Wave. Il protocollo Z-Wave si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM CCT Z1 (Z-Wave)
Tipologia: touch panel RF professionale dimmer CCT a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, dimmer CCT 2CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-DIMM-CCT-Z-Wave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 908,4MHz
Tipologia segnale: digitale GFSK
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota touch (512 livelli)
Regolazione veloce luminosità: si, da pulsanti diretti 4 livelli (25% - 50% - 75% - 100%)
Regolazione fine luminosità: si, da pulsanti diretti con regolazione di 256 livelli
Dimmer: si, generale e impostabile in ogni canale dal 0,5 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Funzione bianco dinamico (totale 512 livelli).
  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 502 ed il ricevitore dimmer CCT.
  • Tecnologia multi-point modulare RF Z-Wave wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-DIMM-CCT-Z-Wave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti dimmerabili CCT della stessa zona. Azionamento in sincro.

DIMENSIONI:

 photo dimensioni touch panel RGBW controller UK 1_zpslc5hrn6v.jpg

FUNZIONI:
 photo funzioni touch panel dimm cct controller RF z-wave 1 zona uk_zpsl1tjdkz1.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 Z-Wave diagram UK_zpskg9fkyst.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA Z-WAVE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete Z-Wave; per una corretta configurazione si avrà sempre bisogno di un controller Master Z-Wave da programmare per aggiungere e configurare il touch panel alla rete Z-Wave.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF Z-Wave (configurazione da controller Master Z-Wave). Il touch panel può controllare un gruppo (zone) con i nodi associati.
  4. Settare il controller Master Z-Wave in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master Z-Wave).
  5. Cliccare il tasto "inclusion / esclusion" sul retro del touch panel. Sarà presente una indicazione sul controller Master o Gateway Z-Wave.
  6. Il LED di segnalazione sul fronte del touch panel lampeggerà 6 volte.
  7. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel DIMM CCT Z-Wave nel medesimo punto luce (funzionamento sincro wireless), ripetere la configurazione per il touch panel RF Z-Wave.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Cliccare il tasto "inclusion / esclusion" sul retro del touch panel. Sarà presente una indicazione sul controller Master o Gateway Z-Wave; rimuovere l'associazione del touch panel dalla rete Z-Wave dal punto 1.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM CCT SERIE (Z-WAVE); COMANDO WIRELESS VERSO I RICEVITORI RF (Z-WAVE):
 photo controller wall touch panel tctil rf z-wave UK_zpsbbo5twcd.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 2x10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):

 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 1 chann_zpsy7cnwrhc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 4x5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS): photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 2 chann_zpshsx6w9ms.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILI CCT CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):
 photo controller converter convertitore faretti incasso led focos ceiling light dimm cct pwm zigbee z-wave apple connection diagra_zpsevxgna9f.jpg

MANUALE TECNICO:

 photo W.Elegance DIMM CCT Z1 Z-Wave UK 01_zps7dan4jjx.jpg  photo W.Elegance DIMM CCT Z1 Z-Wave UK 02_zpshbuxwlp3.jpg
CONTROLLER TOUCH PANEL A MURO 502 DIMMER CCT 1 ZONA USCITE RF WIRELESS Z-WAVE
Add to Cart
75.90€
CNTR-RGBW-Z-WAVE 350 (CNTR-RGBW-Z-WAVE 350)
DESCRIZIONE:
Il ricevitore CNTR-RGBW-Z-WAVE 350 è un controller RGBW professionale Slave con comando RF e protocollo di comunicazione standard GFSK Z-Wave. Uscite in corrente costante PWM, gestisce e massimizza le prestazioni del sistema RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-RGBW-Z-WAVE 350 ha 4CH con uscite PWM a corrente costante di 350mA (350mA x 4), e può controllare strisce a led, faretti, proiettori, flat panel, segnapassi LED RGBW che lavorano in corrente costante come specificato, una tensione variabile da 12 a 36 volt (auto stabilizzante), in grado di alimentare direttamente qualsiasi diodo LED di potenze comprese da 16,8 watt a 50,4 watt. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il ricevitore è dotato di entrambe le funzioni di regolazione del dimmer, della temperatura e del colore RGBW con 256 step per canale da 0,1 a 100% della potenza. Funzione bianco dinamico. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Le zone o gruppi possono essere controllate separatamente o in sincro con possibilità di abbinare fino a 232 dispositivi nella rete Z-Wave. Compatibile con il convertitore Z-Wave/Wifi con possibilità di comandare anche attraverso 4 applicazioni per smartphone o tablet con sistema operativo IOs ed Android.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori RGBW con controllo in corrente costante PWM. Inoltre può essere utilizzato per sostituire il driver originale presente all'interno del corpo illuminante e con questo upgrade rendendolo compatibile con una vasta gamma di eleganti radiocomandi, touch panel a muro 502 e 503 professionali e con la rete Z-Wave per la smart home. Ogni zona può lavorare in sincro o separatamente e vengono gestite da uno o più radiocomandi singola o multi-zona, touch panel a muro e dal modulo WiFi con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare smart home perché il segnale tra tutte le elettroniche è RF wireless con protocollo standard Z-Wave. La configurazione di associazione tra radiocomandi e/o touch panel a muro del sistema modulare avviene attraverso la configurazione del Master o Gateway Z-Wave. Il segnale radio è stabile nel tempo e non crea interferenze perché il ricevitore lavora con frequenza digitale a 908.4MHz ben distante dalla frequenza del vostro impianto WiFi a 2,4GHz. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi Z-Wave. Il protocollo Z-Wave si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: CNTR-RGBW-Z-Wave 350
Tipologia: ricevitore professionale modulare RF Z-Wave RGBW con 4 uscite PWM corrente costante 350mA
Dimensioni: 165mm x 53mm x H 23mm
Tecnologia: RGBW (4CH) + funzione bianco dinamico
Zone comando: 1 zona
Alimentazione: 12-24-36VDC
Potenza totale: 16,8W - 50,4W
Potenza canale: 4 x (4.2-12.6)W

Frequenza operativa: 908,4MHz
Tipologia segnale: RF digitale GFSK Z-Wave (compatibile con radiocomandi, touch panel e modulo Wifi, vedi prodotti correlati)
Portata segnale: >30 metri
Finitura prodotto: ABS
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, ricevitori RF e modulo Wi-fi compatibili Z-Wave
Protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:

  • Colori RGBW (totale >4 miliardi di colori) - dimmer CCT (totale 65.000 livelli) - dimmer (totale 256 livelli).
  • Funzione bianco dinamico (totale 50 milioni di livelli - dipendono dal touch panel o radiocomando RGBW utilizzato).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate in 32 livelli.
  • Tecnologia multi-point modulare RF wireless e Z-Wave compatibile.
  • Sistema espandibile RF fino a 232 dispositivi.
  • Associazione stabile nel tempo attraverso la programmazione del Master o Gateway Z-Wave.
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti, modulo WiFi converter e milioni di elettroniche Z-Wave.
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato Slave RF Z-Wave per ogni zona da controllare. Possibilità di abbinamenti multipli. Successivamente alla configurazione del Master o Gateway Z-Wave i ricevitori possono essere comandati direttamente da touch panel e/o radiocomandi e/o applicazione WiFi della stessa zona e in più zone. Azionamento in sincro o separato.

DIMENSIONI:
 photo cntr-rgbw-z-wave dimension ricevitore rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zpsraabjwbv.jpg
CONNESSIONE:

 photo cntr-rgbw-z-wave diagram ricevitore dimmer cct rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zps38hh5ege.jpg

ASSOCIAZIONE TRA RICEVITORE E RETE Z-WAVE:
  1. Dare alimentazione al ricevitore, per default i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave.
  2. Il ricevitore è un controller Slave che non supporta la funzione amministratore di rete Z-Wave; per una corretta configurazione si avrà sempre bisogno di un controller Master Z-Wave da programmare per aggiungere e configurare il ricevitore alla rete Z-Wave.
  3. Settare il controller Master Z-Wave in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master Z-Wave).
  4. Sarà presente una indicazione sul controller Master o Gateway Z-Wave.
  5. I LED collegati all'uscita lampeggeranno velocemente 5 volte.
  6. Sistema configurato.
Note: Se si vuole configurare un secondo o più ricevitori Slave RGBW Z-Wave, ripetere la configurazione dal punto 1 per un differente nodo dal Master o Gateway Z-Wave.

CANCELLAZIONE  ASSOCIAZIONE DALLA RETE Z-WAVE:
Cliccare il tasto "program" sul ricevitore. Sarà presente una indicazione sul controller Master o Gateway Z-Wave; rimuovere l'associazione del ricevitore dalla rete Z-Wave. I LED collegati all'uscita si accendono e spengono lentamente in attesa di una nuova configurazione con il Master o Gateway Z-Wave.

RESET  RICEVITORE:
Premere e tenere premuto il tasto “prog” sul ricevitore, spegnere il ricevitore e  riaccendere il ricevitore.
I LED collegati all'uscita lampeggeranno velocemente 3 volte. Rilasciare il tasto "prog". Il ricevitore si riavvia automaticamente e i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway Z-Wave

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW 4 X 350mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave apple connection diagram systems 4 c_zpscr0vzhxc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED RGBW 4 X 350mA CON COMANDO DA RF Z-WAVE (ELEGANCE SERIE) A CORRENTE COSTANTE:
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple sr-bus co_zpsubjr2qb6.jpg


MANUALE TECNICO:

 photo CNTR-RGBW-Z-WAVE-01_zpse2xm4oy0.jpg
 photo CNTR-RGBW-Z-WAVE-02_zps6nq8mmaz.jpg
RICEVITORE SLAVE RF Z-WAVE - PWM - RGBW - USCITE CORRENTE COSTANTE - 4 X 350MA
Add to Cart
69.90€
W.ELEGANCE RGBW Z1 (Z-WAVE) US (W.ELEGANCE RGBW Z1 (Z-WAVE) US)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (Z-Wave) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite RF e protocollo di comunicazione standard GFSK Z-Wave, massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 3 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso un pulsante diretto suddiviso in 3 livelli (bianco caldo - neutro - freddo), selezione veloce bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z1 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-Z-Wave.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z1 (Z-Wave) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi Z-Wave. Il protocollo Z-Wave si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (Z-Wave)
Tipologia: touch panel RF professionale RGB/RGBW a 1 zona + 3 scene
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 3 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-Z-Wave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 908.4MHz
Tipologia segnale: digitale GFSK
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, direttamente da pulsante in 3 livelli (bianco caldo - neutro - freddo), da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF Z-Wave wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 503.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-Z-Wave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona. Azionamento in sincro.

DIMENSIONI:

 photo dimensioni touch panel dimmer controller US_zpsmmtbdiak.jpg

FUNZIONI:
 photo funzioni touch panel RGBW controller US_zpskpy1hhvh.jpg

MONTAGGIO:

 photo touch panel muro  wall RGBW 503 controller installation_zpsc6intdz3.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 Z-WAVE US diagram_zpsjexptjtz.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA Z-WAVE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete Z-Wave; per una corretta configurazione si avrà sempre bisogno di un controller Master Z-Wave da programmare per aggiungere e configurare il touch panel alla rete Z-Wave.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF Z-Wave (configurazione da controller Master Z-Wave). Il touch panel può controllare un gruppo (zone) con i nodi associati.
  4. Settare il controller Master Z-Wave in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master Z-Wave).
  5. Cliccare il tasto "inclusion / esclusion" sul retro del touch panel. Sarà presente una indicazione sul controller Master o Gateway Z-Wave.
  6. Il LED di segnalazione sul fronte del touch panel lampeggerà 6 volte.
  7. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel RGBW Z-Wave nel medesimo punto luce (funzionamento sincro wireless), ripetere la configurazione per il touch panel RF Z-Wave.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Cliccare il tasto "inclusion / esclusion" sul retro del touch panel. Sarà presente una indicazione sul controller Master o Gateway Z-Wave; rimuovere l'associazione del touch panel dalla rete Z-Wave dal punto 1.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (Z-WAVE); COMANDO WIRELESS VERSO I RICEVITORI RF (Z-WAVE):
 photo controller wall touch panel tctil z-wave US_zpspkvthl7l.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):

 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave apple connection diagram systems 4 c_zpscr0vzhxc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple connectio_zpswxbymsry.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraz5eeoo.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE Z-WAVE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpskn1dvdwx.jpg


MANUALE TECNICO:
 photo W.Elegance RGBW Z1 Z-Wave US 01_zpsazxpsst6.jpg  photo W.Elegance RGBW Z1 Z-Wave US 02_zpsieyibzlg.jpg
CONTROLLER TOUCH PANEL A MURO 503 RGBW 1 ZONA USCITE RF WIRELESS Z-WAVE
Add to Cart
75.90€
Elegant RGBW controller wall panel 1 zone for Europe size 502
W.ELEGANCE RGBW Z1 (RF) UK (W.ELEGANCE RGBW Z1 (RF) UK)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (RF) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite RF e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z1 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-Master & Slave. Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z1 (RF) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (RF)
Tipologia: touch panel RF professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,2 watt
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-Master & Slave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 434-868MHz
Tipologia segnale: digitale
Portata segnale: 20-30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF wireless e wifi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Piena compatibilità con radiocomandi serie Elegance, lampadine intelligenti E27, modulo Wifi e ricevitori (vedi prodotti correlati).
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-Master & Slave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona. Azionamento in sincro.

DIMENSIONI:
 photo dimensioni touch panel RGBW controller UK_zpsqpjcovk9.png
FUNZIONI:
 photo funzioni touch panel RGBW controller UK it_zps0l0rmgdi.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 RF diagram UK_zps1ftoga3p.jpg

ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE RF:
  1. Verificare la posizione del jumper interno al ricevitore RGBW; settare su Master se è l'unico ricevitore dedicato alla zona.
  2. Dare alimentazione al ricevitore RGBW e al touch panel.
  3. Accendere il touch panel.
  4. Clicca il pulsante 'learning key' nel ricevitore RGBW.
  5. Premere la ruota color touch del touch panel
  6. Ad associazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.
  7. Sistema configurato.
Note: Se si vuole configurare un secondo o più ricevitori RGBW nella medesima zona (funzionamento sincro wireless), settare su Slave il jumper interno di questi ricevitori.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Premere per 3 secondi il pulsante 'learning key' nel ricevitore RGBW. A cancellazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.

ASSOCIAZIONE TRA TOUCH PANEL E LAMPADINA RGBW INTELLIGENTE RF:
  1. Dare alimentazione al touch panel.
  2. Accendere il touch panel.
  3. Dare alimentazione alla lampadina.
  4. Clicca 3 volte il pulsante ON/OFF sul touch panel, poi premere la ruota color.
  5. Ad associazione avvenuta, la lampadina lampeggia 1 volta luce bianca.
  6. Sistema configurato.
Note: Se si vuole configurare una seconda o più lampadine RGBW nella medesima zona, ripetere la procedura dal punto 1.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Togliere e ripristinare l'alimentazione alla lampadina. Tenere premuto il pulsante OFF per 3 secondi. A cancellazione avvenuta, la lampadina lampeggia 1 volta luce bianca.


ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (RF); COMANDO WIRELESS VERSO I RICEVITORI RF:
 photo controller wall touch panel tctil rf UK_zpsptxecufu.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):

 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave sr-bus philips apple connection diag_zpsxfd9metj.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple sr-bus co_zpsdnxd3n8y.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraxsppxx.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zps07m48w8m.jpg


MANUALE TECNICO:
 photo W.Elegance RGBW Z1 RF 01 UK_zpsccd4b3ti.jpg
 photo W.Elegance RGBW Z1 RF 02 UK_zps3cfacg8i.jpg

AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:

 photo Touch panel radiocomando rgbw led strisce strip_zpsedshocgz.jpg

CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
W.ELEGANCE RGBW Z4 (ZIGBEE) UK (W.ELEGANCE RGBW Z4 (ZIGBEE) UK)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z4 (Zigbee) è un controller professionale a 4 zone (4 aree) per scatole ad incasso 502, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile anche con i sistemi Philips Hue), massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 1 scena cromatica. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z4 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-ZigBee.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z4 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z4 (ZIGBEE)
Tipologia: touch panel RF professionale RGB/RGBW a 4 zone + 1 scena
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 4 zone
Scene cromatiche: 1 memorizzabile
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-ZigBee ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2.4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 502 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona o in più zone. Azionamento in sincro o separato.

DIMENSIONI:

 photo dimensioni touch panel RGBW controller UK 1_zpslc5hrn6v.jpg

FUNZIONI:
 photo funzioni touch panel RGBW controller 4 zone UK it_zpssq9iqfmk.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE diagram UK_zpst2wgrjan.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare uno o più gruppi (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel RGBW ZigBee nel medesimo punto luce (funzionamento sincro wireless) o per differenti zone (funzionamento separato wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:

Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.


ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE):
 photo controller wall touch panel tctil rf zigbee UK_zpsf6nagl3l.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave apple connection diagram systems 4 c_zpscr0vzhxc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple connectio_zpswxbymsry.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraz5eeoo.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpskn1dvdwx.jpg


MANUALE TECNICO:
 photo W.Elegance RGBW Z4 ZigBee UK 01_zpsjthyitkd.jpg  photo W.Elegance RGBW Z4 ZigBee UK 02_zpsoabukadb.jpg
CONTROLLER TOUCH PANEL A MURO 502 RGBW 4 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
W.ELEGANCE DIMM CCT Z3 (ZIGBEE) US (W.ELEGANCE DIMM CCT Z3 (ZIGBEE) US)
DESCRIZIONE:
Il touch panel W.Elegance DIMM CCT Z3 (ZigBee) è un controller professionale a 3 zone (3 aree) per scatole ad incasso 503, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile con i sistemi Philips Hue), massimizza le prestazioni del sistema dimmerabile CCT (2CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 3 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer e della temperatura del bianco. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli e regolazione fine selezione bianco dinamico da pulsanti con 65.536 livelli, controllo della luminosità ad elevata precisione nella dimmerazione generale in 256 livelli di regolazione dal 0,5 al 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili CCT. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance DIMM CCT Z3 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-DIMM-CCT-ZIGBEE.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM CCT Z3 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema dimmerabile CCT da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM CCT Z3 (ZIGBEE)
Tipologia: touch panel RF professionale dimmer CCT a 3 zone + 3 scene
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, dimmer CCT 2CH + funzione bianco dinamico
Zone comando: 3 zone
Scene cromatiche: 3 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-DIMM-CCT-ZIGBEE ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2,4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota touch (512 livelli) e da pulsanti (65.536 livelli)
Regolazione veloce luminosità: si
Regolazione fine luminosità: si, da pulsanti diretti con regolazione di 256 livelli
Dimmer: si, generale e impostabile in ogni canale dal 0,5 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Funzione bianco dinamico (totale 65.536 livelli).
  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore dimmer CCT.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 503.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-DIMM-CCT-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti dimmerabili CCT della stessa zona o in più zone. Azionamento in sincro o separato.

DIMENSIONI:

 photo dimensioni touch panel dimmer controller US_zpsmmtbdiak.jpg

FUNZIONI:
 photo funzioni touch panel dimmer cct RF z-wave 3 zone controller US it_zpsoydinj7h.jpg

MONTAGGIO:

 photo touch panel muro  wall RGBW 503 controller installation_zpsc6intdz3.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE US diagram_zpsbaeuffcv.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare uno o più gruppi (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel DIMM CCT ZigBee nel medesimo punto luce (funzionamento sincro wireless) o per differenti zone (funzionamento separato wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:
Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM CCT SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE):
 photo controller wall touch panel tctil zigbee US_zpsrl5r9mue.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 2x10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 1 chann_zpsy7cnwrhc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 4x5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS): photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 2 chann_zpshsx6w9ms.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILI CCT CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti incasso led focos ceiling light dimm cct pwm zigbee z-wave apple connection diagra_zpsevxgna9f.jpg

MANUALE TECNICO:

 photo W.Elegance DIMM CCT Z3 ZigBee US 01_zpskjdzwjls.jpg  photo W.Elegance DIMM CCT Z3 ZigBee US 02_zpsoderkoeo.jpg
CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 3 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.00€
W.ELEGANCE DIMM Z4 (ZIGBEE) UK (W.ELEGANCE DIMM Z4 (ZIGBEE) UK)
DESCRIZIONE:
Il touch panel W.Elegance DIMM Z4 (ZigBee) è un controller professionale a 4 zone (4 aree) per scatole ad incasso 502, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile con i sistemi Philips Hue), massimizza le prestazioni del sistema DIMMER (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 4 scene cromatiche. Il controller è dotato della funzione di regolazione dimmer in multi regolazione. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,5 a 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance DIMM Z4 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-DIMM-ZIGBEE.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM Z4 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema monocromatico dimmerabile da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z4 (ZIGBEE)
Tipologia: touch panel RF professionale dimmer a 4 zone + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, dimmer 1CH
Zone comando: 4 zone
Scene cromatiche: 4 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-DIMM-ZIGBEE ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2,4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: no
Regolazione veloce luminosità: si
Regolazione fine luminosità: si, da ruota touch con regolazione di 256 livelli/canale
Dimmer: si, impostabile su ogni zona dal 0,5 al 100%
Grado di protezione: IP20

Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 502 ed il ricevitore dimmer.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-DIMM-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti monocromatiche dimmerabili nella stessa zona o in più zone. Azionamento in sincro o separato.

DIMENSIONI:

 photo dimensioni touch panel RGBW controller UK 1_zpslc5hrn6v.jpg

FUNZIONI:
 photo funzioni touch panel dimm controller RF z-wave 4 zone uk_zpspaok5lxl.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE diagram UK_zpst2wgrjan.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare uno o più gruppi (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel dimmer ZigBee nel medesimo punto luce (funzionamento sincro wireless) o per differenti zone (funzionamento separato wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:
Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE): photo controller wall touch panel tctil rf zigbee UK_zpsf6nagl3l.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 1X20 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zpscgxtbpe2.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 2X10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS): photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zps5uf50us3.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 4X5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zpsfcc1cvuw.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED MONOCROMATICI CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti focos ceiling led dimm pwm rf dmx wifi zigbee z-wave apple connection diagram syst_zpsg1ly0ixk.jpg

MANUALE TECNICO:
 photo W.Elegance DIMM Z4 ZigBee UK 01_zps6viawlqg.jpg  photo W.Elegance DIMM Z4 ZigBee UK 02_zpswgmujsnx.jpg
CONTROLLER TOUCH PANEL A MURO 502 DIMMER 4 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
W.ELEGANCE RGBW Z3 (ZIGBEE) US (W.ELEGANCE RGBW Z3 (ZIGBEE) US)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z3 (Zigbee) è un controller professionale a 3 zone (3 aree) per scatole ad incasso 503, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile anche con i sistemi Philips Hue), massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso un pulsante diretto suddiviso in 3 livelli (bianco caldo - neutro - freddo), selezione veloce bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z3 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-ZigBee.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z3 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z3 (ZIGBEE)
Tipologia: touch panel RF professionale RGB/RGBW a 3 zone
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 3 zone
Scene cromatiche: no
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-ZigBee ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2.4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco.
Funzione bianco dinamico: si, direttamente da pulsante in 3 livelli (bianco caldo - neutro - freddo), da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 503.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona o in più zone. Azionamento in sincro o separato.

DIMENSIONI:

 photo dimensioni touch panel dimmer controller US_zpsmmtbdiak.jpg

FUNZIONI:
 photo funzioni touch panel RGBW 3 zones controller US_zpsyxqcredh.jpg

MONTAGGIO:

 photo touch panel muro  wall RGBW 503 controller installation_zpsc6intdz3.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE US diagram_zpsbaeuffcv.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare uno o più gruppi (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel RGBW ZigBee nel medesimo punto luce (funzionamento sincro wireless) o per differenti zone (funzionamento separato wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:

Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.


ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE):
 photo controller wall touch panel tctil zigbee US_zpsrl5r9mue.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave apple connection diagram systems 4 c_zpscr0vzhxc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple connectio_zpswxbymsry.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraz5eeoo.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpskn1dvdwx.jpg


MANUALE TECNICO:
 photo W.Elegance RGBW Z3 ZigBee US 01_zpsbbel3hyc.jpg  photo W.Elegance RGBW Z3 ZigBee US 02_zpsis20run0.jpg
CONTROLLER TOUCH PANEL A MURO 503 RGBW 3 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
W.ELEGANCE DIMM CCT Z4 (ZIGBEE) UK (W.ELEGANCE DIMM CCT Z4 (ZIGBEE) UK)
DESCRIZIONE:
Il touch panel W.Elegance DIMM CCT Z4 (ZigBee) è un controller professionale a 4 zone (4 aree) per scatole ad incasso 502, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile con i sistemi Philips Hue), massimizza le prestazioni del sistema dimmerabile CCT (2CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer e della temperatura del bianco. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli ed elevata precisione nella dimmerazione generale in 256 livelli di regolazione dal 0,5 al 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili CCT. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance DIMM CCT Z4 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-DIMM-CCT-ZIGBEE.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM CCT Z4 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema dimmerabile CCT da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM CCT Z4 (ZIGBEE)
Tipologia: touch panel RF professionale dimmer CCT a 4 zone + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, dimmer CCT 2CH + funzione bianco dinamico
Zone comando: 4 zone
Scene cromatiche: 4 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)

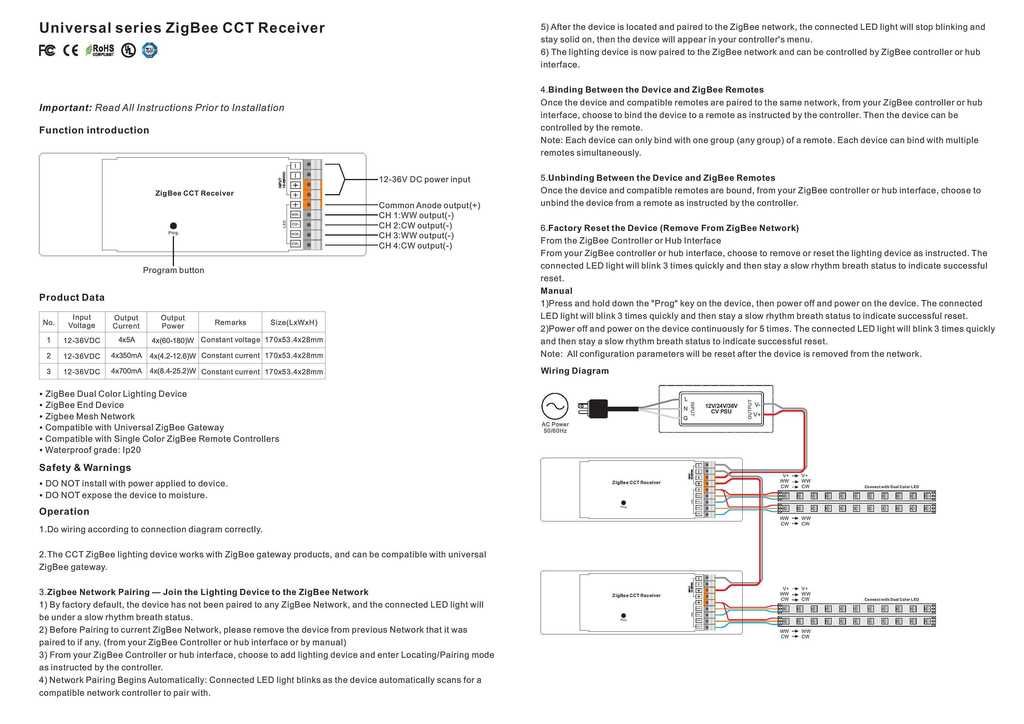

Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-DIMM-CCT-ZIGBEE ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2,4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota touch (512 livelli)
Regolazione veloce luminosità: si
Regolazione fine luminosità: si, da pulsanti diretti con regolazione di 256 livelli
Dimmer: si, generale e impostabile in ogni canale dal 0,5 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Funzione bianco dinamico (totale 512 livelli).
  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 502 ed il ricevitore dimmer CCT.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-DIMM-CCT-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti dimmerabili CCT della stessa zona o in più zone. Azionamento in sincro o separato.

DIMENSIONI:

 photo dimensioni touch panel RGBW controller UK 1_zpslc5hrn6v.jpg

FUNZIONI:
 photo funzioni touch panel dimm cct controller RF z-wave 1 zona uk_zpsl1tjdkz1.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE diagram UK_zpst2wgrjan.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare uno o più gruppi (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel RGBW ZigBee nel medesimo punto luce (funzionamento sincro wireless) o per differenti zone (funzionamento separato wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:
Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM CCT SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE):
 photo controller wall touch panel tctil rf zigbee UK_zpsf6nagl3l.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 2x10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 1 chann_zpsy7cnwrhc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 4x5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS): photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 2 chann_zpshsx6w9ms.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILI CCT CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti incasso led focos ceiling light dimm cct pwm zigbee z-wave apple connection diagra_zpsevxgna9f.jpg

MANUALE TECNICO:

 photo W.Elegance DIMM CCT Z4 ZigBee UK 01_zpsh3wzimcw.jpg  photo W.Elegance DIMM CCT Z4 ZigBee UK 02_zpsfmuk4yd9.jpg
CONTROLLER TOUCH PANEL A MURO 502 DIMMER CCT 4 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
W.ELEGANCE DIMM CCT Z3 (ZIGBEE) US (W.ELEGANCE DIMM CCT Z3 (ZIGBEE) US)
DESCRIZIONE:
Il touch panel W.Elegance DIMM CCT Z3 (ZigBee) è un controller professionale a 3 zone (3 aree) per scatole ad incasso 503, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile con i sistemi Philips Hue), massimizza le prestazioni del sistema dimmerabile CCT (2CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 3 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer e della temperatura del bianco. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli e regolazione fine selezione bianco dinamico da pulsanti con 65.536 livelli, controllo della luminosità ad elevata precisione nella dimmerazione generale in 256 livelli di regolazione dal 0,5 al 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili CCT. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance DIMM CCT Z3 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-DIMM-CCT-ZIGBEE.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM CCT Z3 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema dimmerabile CCT da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM CCT Z3 (ZIGBEE)
Tipologia: touch panel RF professionale dimmer CCT a 3 zone + 3 scene
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, dimmer CCT 2CH + funzione bianco dinamico
Zone comando: 3 zone
Scene cromatiche: 3 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-DIMM-CCT-ZIGBEE ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2,4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota touch (512 livelli) e da pulsanti (65.536 livelli)
Regolazione veloce luminosità: si
Regolazione fine luminosità: si, da pulsanti diretti con regolazione di 256 livelli
Dimmer: si, generale e impostabile in ogni canale dal 0,5 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Funzione bianco dinamico (totale 65.536 livelli).
  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore dimmer CCT.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 503.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-DIMM-CCT-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti dimmerabili CCT della stessa zona o in più zone. Azionamento in sincro o separato.

DIMENSIONI:

 photo dimensioni touch panel dimmer controller US_zpsmmtbdiak.jpg

FUNZIONI:
 photo funzioni touch panel dimmer cct RF z-wave 3 zone controller US it_zpsoydinj7h.jpg

MONTAGGIO:

 photo touch panel muro  wall RGBW 503 controller installation_zpsc6intdz3.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE US diagram_zpsbaeuffcv.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare uno o più gruppi (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel DIMM CCT ZigBee nel medesimo punto luce (funzionamento sincro wireless) o per differenti zone (funzionamento separato wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:
Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.

ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM CCT SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE):
 photo controller wall touch panel tctil zigbee US_zpsrl5r9mue.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 2x10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 1 chann_zpsy7cnwrhc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED DIMMERABILE CCT 4x5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS): photo controller converter convertitore led strip strisce tira dimm cct pwm zigbee z-wave apple connection diagram systems 2 chann_zpshsx6w9ms.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED DIMMERABILI CCT CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti incasso led focos ceiling light dimm cct pwm zigbee z-wave apple connection diagra_zpsevxgna9f.jpg

MANUALE TECNICO:

 photo W.Elegance DIMM CCT Z3 ZigBee US 01_zpskjdzwjls.jpg photo W.Elegance DIMM CCT Z3 ZigBee US 02_zpsoderkoeo.jpg
CONTROLLER TOUCH PANEL A MURO 503 DIMMER CCT 3 ZONE USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
W.ELEGANCE RGBW Z1 (ZIGBEE) UK (W.ELEGANCE RGBW Z1 (ZIGBEE) UK)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (Zigbee) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile anche con i sistemi Philips Hue), massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z1 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-ZigBee.
Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z1 (ZIGBEE) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 30 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home e con la tecnologia Philips Hue.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (ZIGBEE)
Tipologia: touch panel RF professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 110-220VAC
Frequenza alimentazione: 50~60Hz
Potenza assorbita: <20mA (RX) - <40mA (TX)
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-ZigBee ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 2.4GHz
Tipologia segnale: digitale BPSK e OQPSH
Portata segnale: >30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Grado di protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 502 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF ZigBee wireless e WiFi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-ZigBee) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona. Azionamento in sincro.

DIMENSIONI:

 photo dimensioni touch panel RGBW controller UK 1_zpslc5hrn6v.jpg

FUNZIONI:
 photo funzioni touch panel RGBW controller UK it_zps0l0rmgdi.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 ZIGBEE diagram UK_zpst2wgrjan.jpg

ASSOCIAZIONE TRA TOUCH PANEL E SISTEMA ZIGBEE:
  1. Dare alimentazione al touch panel.
  2. Il touch panel è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il touch panel alla rete ZigBee.
  3. Il controller touch panel deve essere configurato assieme ai ricevitori RF ZigBee (configurazione da controller Master ZigBee). Il touch panel può controllare un gruppo (zone) con i nodi associati.
  4. Premere e tenere premuto il pulsante ON/OFF finché il LED blu indicatore di stato nel touch panel si accende e lampeggia 3 volte, poi lampeggerà ogni 2 secondi per indicare che il touch panel è attivo nella modalità di ricerca della rete. Se il LED blu indicatore si spegne (timeout) prima di aver associato il touch panel, ripetere l'operazione N.4.
  5. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  6. Il LED indicatore del touch panel lampeggerà velocemente 5 volte.
  7. Dopo che il touch panel è associato alla rete ZigBee, l'indicatore smette di lampeggiare e si spegne, quindi il touch panel apparirà nel menu del controller Master ZigBee.
  8. Sistema configurato.
Note: Se si vuole configurare un secondo o più touch panel RGBW Zigbee nel medesimo punto luce (funzionamento sincro wireless), ripetere la configurazione per il touch panel RF ZigBee.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA INTERFACCIA MASTER ZIGBEE:

Dal Master ZigBee controller o interfaccia Hub, scegliere di rimuovere o ripristinare il touch panel come indicato. Il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete nuovamente.

CANCELLAZIONE / RESET  ASSOCIAZIONE DA TOUCH PANEL ZIGBEE:
Premere e tenere premuto il pulsante ON / OFF finché il LED indicatore del touch panel si accende e lampeggia velocemente 3 volte e poi il LED lampeggerà lentamente ogni 2 secondi per indicare il ripristino e la ricerca di una rete.


ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (ZIGBEE); COMANDO WIRELESS VERSO I RICEVITORI RF (ZIGBEE):
 photo controller wall touch panel tctil rf zigbee UK_zpsf6nagl3l.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave apple connection diagram systems 4 c_zpscr0vzhxc.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple connectio_zpswxbymsry.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraz5eeoo.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpskn1dvdwx.jpg


MANUALE TECNICO:
 photo W.Elegance RGBW Z1 ZigBee UK 01_zpskrqodeyu.jpg photo W.Elegance RGBW Z1 ZigBee UK 02_zpslfhno5gz.jpg
CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE RF WIRELESS ZIGBEE
Add to Cart
75.90€
Elegant RGBW controller wall panel 1 zone for Europe size 502
W.ELEGANCE RGBW Z1 (RF) UK (W.ELEGANCE RGBW Z1 (RF) UK)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (RF) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite RF e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione veloce bianco dinamico attraverso la 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori RGB e RGBW. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance RGBW Z1 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-Master & Slave. Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance RGBW Z1 (RF) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri.

SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (RF)
Tipologia: touch panel RF professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: RF wireless, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,2 watt
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-Master & Slave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 434-868MHz
Tipologia segnale: digitale
Portata segnale: 20-30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco.
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100% della luminosità
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
  • Colori RGBW (totale >4 miliardi di colori).
  • Funzione bianco dinamico (totale 50 milioni di livelli).
  • Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
  • Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
  • Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
  • Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore RGBW.
  • Tecnologia multi-point modulare RF wireless e wifi ready (basta solo l'alimentazione).
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Piena compatibilità con radiocomandi serie Elegance, lampadine intelligenti E27, modulo Wifi e ricevitori (vedi prodotti correlati).
  • Accensione e spegnimento soft.
  • Retroilluminazione colore rosso-blu.
  • Completo di supporto per il fissaggio nella scatola a muro 502.
  • Disponibile nei formatti 502 e 503.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-Master & Slave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti RGBW della stessa zona. Azionamento in sincro.

DIMENSIONI:
 photo dimensioni touch panel RGBW controller UK_zpsqpjcovk9.png
FUNZIONI:
 photo funzioni touch panel RGBW controller UK it_zps0l0rmgdi.jpg

MONTAGGIO:

 photo touch panel muro 502 wall RGBW controller installation_zpshyws9woj.png

COLLEGAMENTI LATO POSTERIORE:

 photo W.Elegance RGBW Z1 RF diagram UK_zps1ftoga3p.jpg

ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE RF:
  1. Verificare la posizione del jumper interno al ricevitore RGBW; settare su Master se è l'unico ricevitore dedicato alla zona.
  2. Dare alimentazione al ricevitore RGBW e al touch panel.
  3. Accendere il touch panel.
  4. Clicca il pulsante 'learning key' nel ricevitore RGBW.
  5. Premere la ruota color touch del touch panel
  6. Ad associazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.
  7. Sistema configurato.
Note: Se si vuole configurare un secondo o più ricevitori RGBW nella medesima zona (funzionamento sincro wireless), settare su Slave il jumper interno di questi ricevitori.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Premere per 3 secondi il pulsante 'learning key' nel ricevitore RGBW. A cancellazione avvenuta, i led collegati al ricevitore RGBW lampeggiano 1 volta luce bianca.

ASSOCIAZIONE TRA TOUCH PANEL E LAMPADINA RGBW INTELLIGENTE RF:
  1. Dare alimentazione al touch panel.
  2. Accendere il touch panel.
  3. Dare alimentazione alla lampadina.
  4. Clicca 3 volte il pulsante ON/OFF sul touch panel, poi premere la ruota color.
  5. Ad associazione avvenuta, la lampadina lampeggia 1 volta luce bianca.
  6. Sistema configurato.
Note: Se si vuole configurare una seconda o più lampadine RGBW nella medesima zona, ripetere la procedura dal punto 1.

CANCELLAZIONE / RESET  ASSOCIAZIONE:
Togliere e ripristinare l'alimentazione alla lampadina. Tenere premuto il pulsante OFF per 3 secondi. A cancellazione avvenuta, la lampadina lampeggia 1 volta luce bianca.


ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (RF); COMANDO WIRELESS VERSO I RICEVITORI RF:
 photo controller wall touch panel tctil rf UK_zpsptxecufu.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):

 photo controller converter convertitore strip strisce tira rgbw pwm rf dmx wifi zigbee z-wave sr-bus philips apple connection diag_zpsxfd9metj.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI AD INCASSO RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):
 photo controller converter convertitore faretti led ceiling light focos rgbw pwm rf dmx wifi zigbee z-wave philips apple sr-bus co_zpsdnxd3n8y.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO PROIETTORI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zpsraxsppxx.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO SEGNAPASSI RGBW CON COMANDO PWM DA ELEGANCE SERIE RF (WIRELESS):
 photo controller converter convertitore proiettori segnapassi led flood underground garden rgbw pwm rf dmx wifi zigbee z-wave phil_zps07m48w8m.jpg


MANUALE TECNICO:
 photo W.Elegance RGBW Z1 RF 01 UK_zpsccd4b3ti.jpg
 photo W.Elegance RGBW Z1 RF 02 UK_zps3cfacg8i.jpg

AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:

 photo Touch panel radiocomando rgbw led strisce strip_zpsedshocgz.jpg

CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE RF WIRELESS & WIFI
Add to Cart
65.90€
Per Page      1 - 20 of 86
