CNTR-DIMM-ZIGBEE

RICEVITORE SLAVE RF ZIGBEE - PWM - DIMMER - USCITE TENSIONE COSTANTE PWM 12-24-36VDC - 4 X 5A
65,90€
Q.tà:
(Questo prodotto ha una quantità minima di 5)
DESCRIZIONE:
Il ricevitore CNTR-DIMM-ZIGBEE è un controller dimmer professionale Slave con comando RF e protocollo di comunicazione standard BPSK e OQPSH ZigBee (compatibile con i sistemi Philips Hue). Uscite in tensione costante PWM, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DIMM-ZIGBEE può controllare strip e faretti led monocromatici dimmerabili oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24-36VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il ricevitore è dotato di entrambe le funzioni di regolazione del dimmer con 256 step per canale da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Le zone o gruppi possono essere controllate separatamente o in sincro con possibilità di abbinare fino a 65.536 dispositivi nella rete ZigBee. Compatibile con il convertitore ZigBee/Wifi con possibilità di comandare anche attraverso 4 applicazioni per smartphone o tablet con sistema operativo IOs ed Android.

UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori monocromatici dimmerabili con controllo in tensione costante PWM. Ogni zona può lavorare in sincro o separatamente e vengono gestite da uno o più radiocomandi singola o multi-zona, touch panel a muro e dal modulo WiFi con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare smart home perché il segnale tra tutte le elettroniche è RF wireless con protocollo standard ZigBee. La configurazione di associazione tra radiocomandi e/o touch panel a muro del sistema modulare avviene attraverso la configurazione del Master o Gateway ZigBee. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema dimmerabile da comandare. Indicato per il comando di piccole, medie e grandi aree, come abitazioni, hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 50 metri. Ogni elettronica integra un ricevitore e trasmettitore amplificando il segnale RF raggiungendo elevate distanze tra i vari dispositivi ZigBee. Il protocollo ZigBee si integra con milioni di elettroniche compatibili con la smart-home.

SPECIFICHE TECNICHE:
Codice: CNTR-DIMM-ZigBee
Tipologia: ricevitore professionale modulare RF ZigBee dimmer con 4 uscite PWM tensione costante 12-24-36VDC
Dimensioni: 170mm x 53,4mm x H 28mm
Tecnologia: dimmer (1CH)
Zone comando: 1 zona
Alimentazione: 12-24-36VDC
Potenza: 240 watt @12VDC - 480 watt @24VDC - 720 watt @36VDC
Uscite PWM: 4 x 5A (dimm) - 2 x 10A (dimm) - 1 x 20A (dimm)
Frequenza operativa: 2,4GHz
Tipologia segnale: RF digitale BPSK e OQPSH ZigBee (compatibile con radiocomandi, touch panel e modulo Wifi, vedi prodotti correlati)
Portata segnale: >50 metri
Finitura prodotto: ABS
Regolazione fine colori: 1 canale (dimm) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, ricevitori RF e modulo Wi-fi compatibili ZigBee
Protezione: IP20
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV  - NOM
Varie:

  • Dimmer (totale 256 livelli).
  • Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
  • Regolazione cromatica veloce e fine.
  • Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
  • Ampia regolazione tempi sequenze luminose pre-programmate in 32 livelli.
  • Tecnologia multi-point modulare RF wireless e ZigBee compatibile.
  • Sistema espandibile RF fino a 65.536 dispositivi.
  • Associazione stabile nel tempo attraverso la programmazione del Master o Gateway ZigBee.
  • Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti, modulo WiFi converter e milioni di elettroniche ZigBee.
  • Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
  • Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).

Note: Utilizzare un ricevitore dedicato Slave RF ZigBee per ogni zona da controllare. Possibilità di abbinamenti multipli. Successivamente alla configurazione del Master o Gateway ZigBee i ricevitori possono essere comandati direttamente da touch panel e/o radiocomandi e/o applicazione WiFi della stessa zona e in più zone. Azionamento in sincro o separato.

DIMENSIONI:

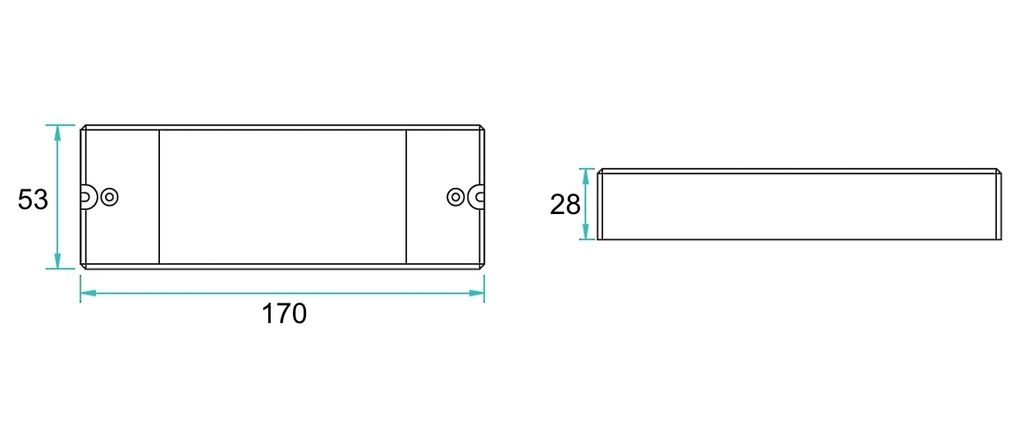

 photo cntr-rgbw-zigbee dimension ricevitore rgbw pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zps953grzfg.jpg
CONNESSIONE:

 photo cntr-dimm-z-wave diagram ricevitore dimmer pwm out put 12 24 36 volt 4 x 5 ampere 480 watt_zpsvzrgbzxu.jpg

ASSOCIAZIONE TRA RICEVITORE E RETE ZIGBEE:
  1. Dare alimentazione al ricevitore, per default i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway ZigBee.
  2. Il ricevitore è un controller Slave che non supporta la funzione amministratore di rete ZigBee; per una corretta configurazione si avrà sempre bisogno di un controller Master ZigBee da programmare per aggiungere e configurare il ricevitore alla rete ZigBee.
  3. Settare il controller Master ZigBee in modalità di inserimento della rete (fare riferimento al manuale tecnico del controller Master ZigBee).
  4. Sarà presente una indicazione sul controller Master o Gateway ZigBee.
  5. Mentre avviene la scansione della rete, i LED collegati all'uscita lampeggeranno velocemente.
  6. Ad associazione avvenuta, i LED collegati all'uscita rimangono accesi
  7. Sistema configurato.
Note: Se si vuole configurare un secondo o più ricevitori Slave DIMM ZigBee, ripetere la configurazione dal punto 1 per un differente nodo dal Master o Gateway ZigBee.

CANCELLAZIONE  ASSOCIAZIONE DALLA RETE ZIGBEE:
Settare il controller Master o Gateway ZigBee in modalità di rimozione o reset e rimuovere l'associazione del ricevitore dalla rete ZigBee. I LED collegati all'uscita del ricevitore si accendono e spengono lentamente in attesa di una nuova configurazione con il Master o Gateway ZigBee.

RESET  RICEVITORE:
Premere e tenere premuto il tasto “prog” sul ricevitore, spegnere il ricevitore e riaccendere il ricevitore.
I LED collegati all'uscita lampeggeranno velocemente 3 volte. Rilasciare il tasto "prog". Il ricevitore si riavvia automaticamente e i LED collegati all'uscita si accendono e spengono lentamente in attesa della configurazione con il Master o Gateway ZigBee.

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 1X20 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):

 photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zpscgxtbpe2.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 2X10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS): photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zps5uf50us3.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA DIMMERABILE 4X5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore strip strisce tira dimm pwm rf dmx wifi zigbee z-wave apple connection diagram systems 1 c_zpsfcc1cvuw.jpg

ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED MONOCROMATICI DIMMERABILI CON COMANDO PWM DA ELEGANCE SERIE ZIGBEE (WIRELESS):
 photo controller converter convertitore faretti focos ceiling led dimm pwm rf dmx wifi zigbee z-wave apple connection diagram syst_zpsg1ly0ixk.jpg


MANUALE TECNICO:

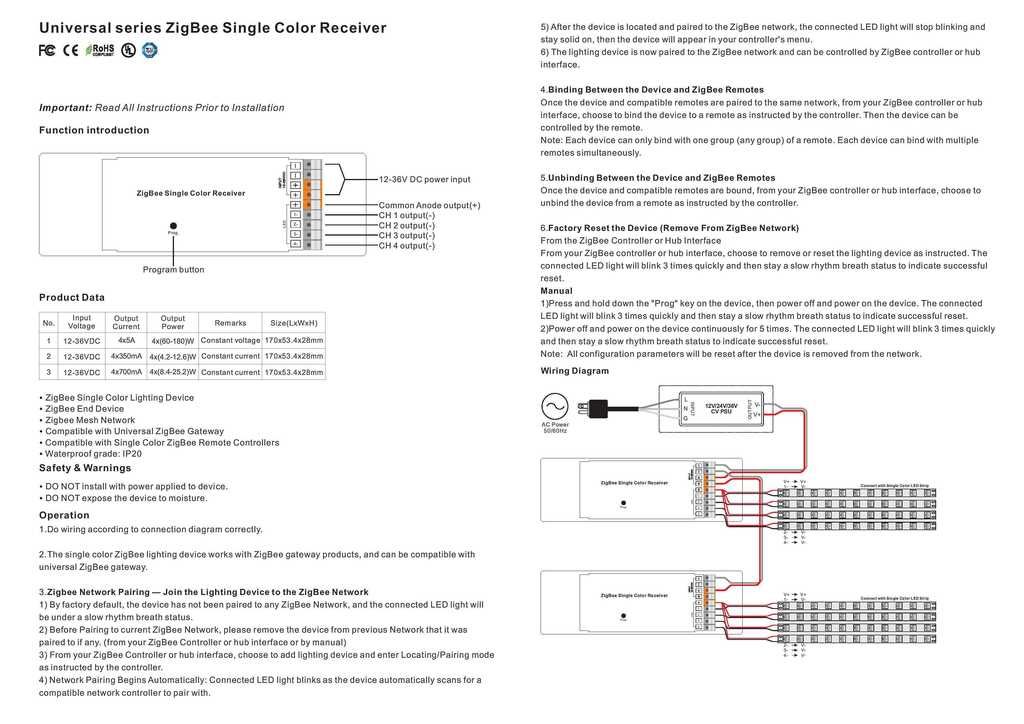

 photo CNTR-DIMM-ZIGBEE_zpsxqylxxrs.jpg
